Как снять заднюю ручку стеклоподъемника – АвтоТоп

Полезное для автолюбителей – все об автомобилях

Как снять ручку стеклоподъемника на автомобиле ВАЗ?

Несмотря на простоту конструкции и видимую надежность, ручка стеклоподъемника имеет свойство ломаться. Если такое событие произошло с вами, не торопитесь ехать на СТО — проблему можно решить своими руками. Для этого необходимо снять ручку, которая вышла из строя, и поставить, на ее место, исправное устройство. Ниже рассмотрим, как сделать эту работу самостоятельно, на примере машины ВАЗ 2109.

Пошаговая инструкция по замене

Чтобы снять ручку стеклоподъемника, подготовьте все необходимое. Вам потребуется плоская отвертка, а также новое изделие, в комплекте с шайбой и защелкой.
Далее действуйте так:

  • Вставьте отвертку в промежуток, между шайбой и защелкой рукояти стеклоподъемника. Подденьте и отожмите защелку ручки, при помощи инструмента. Далее тяните защелку на себя и достаньте ее.
  • Демонтируйте поломанную ручку стеклоподъемника и снимите шайбу.

Поставьте новую деталь по обратному алгоритму:

  • Установите шайбу из комплекта. В процессе монтажа ручки, на устройство стеклоподъемника, поддержите шайбу рукой.
  • Покрутите ручку, чтобы добиться зацепления за шлицы шестерни стеклоподъемника, и закрепите, с помощью защелки.
  • Убедитесь в работоспособности детали, для чего поднимите и опустите стекло.

Как заменить механизм стеклоподъемника?

Если при подъеме или опускании стекла, последнее движется очень туго, то ручка стеклоподъемника здесь не причем. В этом случае, можно говорить о неисправности самого механизма устройства. Как правило, проблемы возникают с тросиком или шлицами шестерни механизма. Единственное решение — поменять сам механизм и установить новый стеклоподъемник, без снятия стекла и разборки дверей.

Проделайте следующие шаги:

  1. Уберите все лишнее. Для начала, стоит снять ручки механизма стеклоподъемника и подлокотника на двери. Подденьте, с помощью отвертки, декоративные заглушки и выкрутите, с помощью крестообразной отвертки, крепежные винты.
  2. Открутите саморезы дверного кармана и демонтируйте его.
  3. Подденьте накладку на ручке и выбросьте ее.
  4. Открутите кнопку, с помощью которой блокируется дверь.
  5. Подденьте отверткой обивку, закрепленную восьмью пистонами, после чего демонтируйте ее.

Теперь возьмите ключ на «десять» и выкрутите, с его помощью, два болта, которые удерживают стекло на механизме стеклоподъемника. После этого, поднимите стекло в верхнюю позицию и, с помощью головки на «десять», выкрутите крепежные гайки стеклоподъемника.

Далее сделайте следующие шаги:

  • Достаньте деталь, через окно дверной панели.
  • Поставьте исправный стеклоподъемник, по обратному алгоритму.
  • Верните на место стекло и ручку стеклоподъемника.
  • Убедитесь в работоспособности устройства, для чего, несколько раз, поднимите и опустите стекло.

Если проверки показали правильность выполненной работы, то необходимо снять ручку и поставить на место дверную обивку. В завершение, верните на место кнопку блокировки, ручки подлокотника и стеклоподъемника, а также карман с накладкой, на дверную ручку.

Видео: Как снять ручку стеклоподъёмника ВАЗ

Многие автомобилисты сталкивались с тем, что была необходимость снимать ручку стеклоподъемника двери на ВАЗ 2114. Это необходимо для того, чтобы заменить элемент или демонтировать дверную карту. Как провести данный процесс быстро и своими руками расскажет наша статья.

На видео ниже показан процесс снятия задней дверной обшивки на ВАЗ-2115. Аналогично снимается и ручка стеклоподъёмника на ВАЗ-2114:

Видеоматериал расскажет о процессе съема ручки стеклоподъёмника, а также поведает о нюансах и тонкостях проводимого процесса.

Процесс демонтажа ручки стеклоподъёмника на ВАЗ-2114

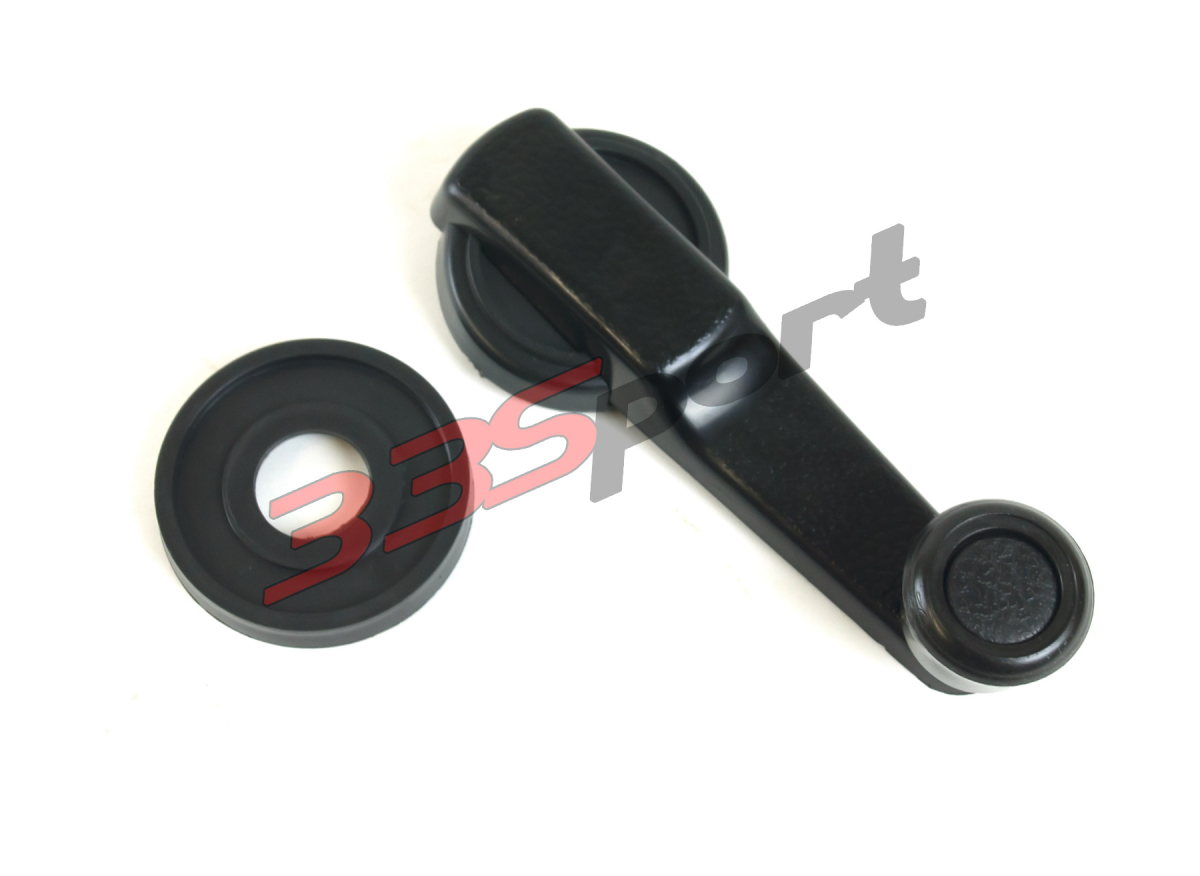

Ручка заднего стеклоподъёмника.

Если автомобилисту необходимо снять ручку стеклоподъёмника, то не обязательно обращаться в автосервис и платить деньги. Этот процесс достаточно простой и занимает 10 минут времени, а поэтому нет смысла тратить деньги и время для посещения СТО.

Итак, рассмотрим, как выглядит непосредственно сам процесс:

    Вставляем плоскую отвертку между шайбой и ручкой стеклоподъемника.

Вставляем отвертку и разжимаем упорную шайбу и ручку.

Снимаем ручку стеклоподъёмника с двери ВАЗ-2107. НА Ваз-2114 аналогично.

Замена такого важного элемента, как ручка стеклоподъемника необходима при демонтаже карты дверей, проведении ремонтных операций или замене самой ручки вследствие поломки.

Выводы

Снять ручку стеклоподъемника достаточно просто и с данной задачей способен справиться даже ребенок. Так, нет необходимость стоять в очереди в автосервис, поскольку операцию можно выполнить самому в гараже.

Снимаем ручку стеклоподъемника своими руками

Если ваш маленький автопарк состоит из автомобиля, который сделан отечественным производителем, то будьте готовы к тому, что могут появиться проблемы с ручками стеклоподъемников. Время от времени они могут ломаться, поэтому следует иметь минимальное представление о том, как произвести замену этого элемента, не прибегая при этом к помощи специалистов. Даже если ваш опыт в ремонте элементов автомобильного салона минимален, вы все равно справитесь с такой нетрудной задачей.

Что нужно для снятия ручки стеклоподъемника

Для того чтобы снять и установить новую ручку стеклоподъемника, вам нужно будет достать:

1) Плоскую отвертку;

2) Только что купленную ручку, в комплекте с которой идут шайба и защелка.

Не нужно никаких специальных съемников или же редких инструментов. Именно поэтому ремонт механизма стеклоподъемника не будет чрезмерно затратным с точки зрения финансов.

Порядок снятия ручки стеклоподъемника

Чтобы снять ручку стеклоподъемника, вам нужно будет предпринять следующие простые действия:

1) Поместите плоскую отвертку меду шайбой ручки и защелкой. Последнюю нужно поддеть и отжать от поверхности так, чтобы потом вы смогли ее снять, просто потянув на себя. Ручка легко выйдет из «посадочного места».

2) После снятия ручки нужно вынуть шайбу старой ручки.

На этом все. Но не всегда именно заменой ручки можно все исправить. Например, при появлении трудностей в поднятии и опускании стекла следует обратить внимание на сам механизм стеклоподъемника. Может быть, виной всему трос, который опускает и подымает стекло. Также причиной могут быть изношенные шлицы шестеренки системы стеклоподъемника. Если это так, то придется менять весь механизм. Чтобы это сделать, не нужно вынимать стекло. Действия следующие:

1) Сначала нужно разобрать саму дверь машины.

2) Демонтируйте ручку и подлокотник. Для этого достаточно поддеть декоративные заглушки отверткой, после чего, используя крестовидную отвертку, придется открутить винты, которые держат саму ручку подлокотника. Открутив саморезы, которые удерживают карман двери, уберите его.

3) На ручке, которая открывает дверь, есть накладка. Ее нужно легонько поддеть, после чего снять. Далее нужно отвинтить кнопку, которая блокирует дверь.

4) С помощью плоской отвертки нужно поддеть обивку, которую одерживают восемь пистонов. После этого снимите ее.

5) Стекло крепится к стеклоподъемнику двумя болтами, которые нужно отвернуть головкой на «10». Стекло подымайте вверх. Этой же готовкой нужно отвернуть гайки, которыми крепится сам механизм стеклоподъемника. Детали нужно вынимать через окно панели двери. Заменив стеклоподъемник, соберите все в обратном порядке.

6) После установки нового механизма стеклоподъемника нужно будет закрепить стекло, установить новую ручку. Далее нужно проверить роботу системы. Только если все в порядке, можно будет возвращать на место обивку вреди, кнопку блокировки, подлокотник, карман и накладку на ручку.

В принципе, никаких проблем возникнуть не должно. Эта работа не отличается особой сложностью.

Замена ручки стеклоподъемника

Установка новой ручки стеклоподъемника осуществляется посредством выполнения вышеописанных действий в обратном порядке. Нужно взять ту шайбу, которая идет в комплекте с новой ручкой, и вставить ее на место старой. Эту шайбу нужно придерживать рукой, в это время вставляя новую ручку на место прежней. Многие специалисты говорят о том, что новую ручку нужно несколько раз провернуть. Это будет способствовать лучшему сцеплению новой ручки со шлицами шестеренок подъемника. Только после того как вы убедитесь, что ручка держится хорошо, можно устанавливать защелки, которые идут в комплекте с ручкой. По окончании всех работ проверьте работу ручки стеклоподъемника. Просто поднимите и опустите стекло несколько раз. Идти оно должно плавно. Если это не помогло, то придется лезть к самому механизму.

Итак, собственноручная замена ручки стеклоподъемника под силу даже самому неопытному автовладельцу. Специалисты утверждают, что будет нелишним проверить исправность всего механизма, чтобы потом больше не возвращаться к подобной проблеме. Только если у вас не вышло решить проблему со стеклоподъемником самостоятельно, следует обратиться к профессионалам за помощью или консультацией. Но высока вероятность того, что в подобных действиях не возникнет необходимости.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Была ли эта статья полезна?

Как снять ручку стеклоподъёмника на ВАЗ-2114: фото и видео

Многие автомобилисты сталкивались с тем, что была необходимость снимать ручку стеклоподъемника двери на ВАЗ 2114. Это необходимо для того, чтобы заменить элемент или демонтировать дверную карту. Как провести данный процесс быстро и своими руками расскажет наша статья.

На видео ниже показан процесс снятия задней дверной обшивки на ВАЗ-2115. Аналогично снимается и ручка стеклоподъёмника на ВАЗ-2114:

Видеоматериал расскажет о процессе съема ручки стеклоподъёмника, а также поведает о нюансах и тонкостях проводимого процесса.

  • 1 Процесс демонтажа ручки стеклоподъёмника на ВАЗ-2114
  • 2 Выводы

Процесс демонтажа ручки стеклоподъёмника на ВАЗ-2114

Ручка заднего стеклоподъёмника.

Если автомобилисту необходимо снять ручку стеклоподъёмника, то не обязательно обращаться в автосервис и платить деньги. Этот процесс достаточно простой и занимает 10 минут времени, а поэтому нет смысла тратить деньги и время для посещения СТО.

Итак, рассмотрим, как выглядит непосредственно сам процесс:

    Вставляем плоскую отвертку между шайбой и ручкой стеклоподъемника.

Вставляем отвертку и разжимаем упорную шайбу и ручку.

  • Отжимаем ручку и вынимаем упорную шайбу.
  • Тянем ручку на себя, и снимаем ее с пазов.
  • Снимаем ручку стеклоподъёмника с двери ВАЗ-2107. НА Ваз-2114 аналогично.

    Процесс сборки проводится в противоположном порядке.

    Замена такого важного элемента, как ручка стеклоподъемника необходима при демонтаже карты дверей, проведении ремонтных операций или замене самой ручки вследствие поломки.

    Выводы

    Снять ручку стеклоподъемника достаточно просто и с данной задачей способен справиться даже ребенок. Так, нет необходимость стоять в очереди в автосервис, поскольку операцию можно выполнить самому в гараже.

    Как снять ручку стеклоподъемника ВАЗа

    Бывает так, что неожиданно в автомобиле ВАЗ выходит из строя ручка стеклоподъемника. В летнее жаркое время это может оказаться особенно неприятным, однако все же не стоит сразу же спешить с обращением в специализированный автосервис, дабы там сняли старую сломанную ручку стеклоподъемника и поставили новую.

    Дело в том, что с подобной неприятностью самостоятельно может разобраться практически любой автовладелец, проще говоря, каждому под силу ремонт ручки стеклоподъемника своими руками. Для этого водителю всего лишь необходимо узнать точно, как именно производится правильная замена ручки стеклоподъемника своими руками у автомобилей ВАЗ, и применить эти знания на практике.

    На самом деле сделать это не так уж и сложно. Легче всего рассмотреть процесс замены данного автомобильного элемента на примере. В частности, для того, чтобы аккуратно произвести снятие ручки механического стеклоподъемника автомобиля марки ВАЗ – 2109, автомобилисту потребуется плоская отвертка и, само собой разумеется, новая работающая ручка, имеющая в комплекте защелку и шайбу.

    1. Автомобилист должен вставить плоскую отвертку между защелкой и шайбой сломавшейся ручки стеклоподъемника. Далее, при помощи этого инструмента необходимо попытаться аккуратно отжать заклинившую защелку ручки. После чего следует осторожно потянуть защелку на себя и вынуть этот элемент наружу.

    2. Следующий этап заключается в снятии самой сломанной ручки стеклоподъемника. Для начала необходимо вынуть шайбу.

    Кстати, для того чтобы установить ручку действовать необходимо в обратном порядке. Далее вставляете новую шайбу, которая должна входить в комплект с новой ручкой. Чуть придерживая новую шайбу рукой, нужно аккуратно установить новую ручку стеклоподъемника на механизм. Специалисты советуют немного повращать новую ручку. Делается это для того, чтобы новая ручка хорошо «зацепилась» за шлицы шестеренок стеклоподъемника. Теперь можно закреплять установленную ручку защелкой из того комплекта. Не лишним будет в конце проверить, как работает новая ручка стеклоподъемника. Для этого достаточно просто несколько раз подряд поднять и опустить стекло двери.

    Итак, самостоятельный ремонт ручки стеклоподъемника довольно прост. Однако этот метод может решить проблему не всегда. В частности, могут возникнуть определенные трудности со снятием сломанной ручки и установкой нового аналога в том случае, если на двери транспортного средства само по себе очень туго поднимается и отпускается стекло.

    Более того, скорее всего, в этом случае замена старой ручки на новую может и вовсе не решить возникшую проблему. Чаще всего, в случае если окно плохо поднимается и опускается, неисправность заключается не в ручке, а в самом механизме стеклоподъемника.

    Также существует вероятность того, что некорректно работает поднимающий/опускающий трос или отработали свой срок шлицы шестеренки стеклоподъемника. Если причина действительно заключается в этом, то здесь может помочь только замена самого механизма стеклоподъемника.

    Как снять ручку стеклоподъемника на Приоре

    Поломка ручки стеклоподъемника доставляет много неудобства, особенно в жаркое время года. Эту проблему легко устранить самостоятельно, не расходуя свое время на поездку в автомастерскую. Ручку можно купить практически в любом магазине, а замена занимает считанные минуты. Достаточно знать как снять ручку стеклоподъемника на “Приоре” и поставить новую.

    Когда необходимо снимать ручку стеклоподъемника

    Знание как снять ручку стеклоподъемника “Приора” может пригодиться в таких случаях:

    • замена сломанной ручки на новую;
    • снятие дверной обшивки для проведения кузовного или другого ремонта;
    • тюнинг интерьера салона с заменой стандартных ручек;
    • замена механического стеклоподъемника электрическим (в этом случае вместо ручки устанавливается заглушка или производится замена обшивки дверей).

    Что необходимо для снятия ручки стеклоподъемника

    Чтобы демонтировать ручку стеклоподъемника на “Приоре” нужна лишь плоская отвертка. Больше никаких специальных инструментов и приспособлений не требуется. Также нет необходимости в особых “гаражных” условиях. Если вы знаете как снять ручку стеклоподъемника на “Приоре”, сделать это можно просто на парковке.

    Если демонтаж ручки производится с целью замены, понадобится новая ручка в комплекте с защелкой и шайбой.

    Как снять ручку стеклоподъемника “Приора”

    Работа по демонтажу ручки включает несколько действий:

    • вставить тонкую плоскую отвертку между ручкой шайбой и фиксатором ручки со стороны, противоположной рукоятке;

    • аккуратно отжать фиксатор и извлечь его;
    • потянуть ручку стеклоподъемника на себя и снять ее со шлицов;
    • снять шайбу ручки стеклоподъемника.

    Установка ручки стеклоподъемника

    Установка производится следующим образом:

    • надеть шайбу ручки стеклоподъемника на ось;
    • придерживая шайбу рукой, насадить ручку стеклоподъемника на шлицы;
    • один или два раза поднять и опустить стекло, вращая ручку, чтобы она плотно села на шлицы;
    • вставить фиксатор между ручкой и шайбой.

    Причины поломки ручки

    Зачастую замена ручки стеклоподъемника лишь временно устраняет проблему. Вскоре новая ручка также выходит из строя. Причина состоит в том, что стекло опускается и поднимается слишком туго, поэтому приходится прилагать чрезмерную нагрузку на достаточно хрупкую пластиковую деталь. В этом случае необходимо сначала устранить причину заедания стекла или стеклоподъемника, а потом менять ручку.

    Проверить работу механизма просто — достаточно поднять и опустить стекло.

    Причин заедания механизма несколько:

    • перекрученный трос привода;
    • перекос стекла;
    • плохая смазка в механизме;
    • намерзание льда (в зимний период).

    Если стеклоподъемник работает тяжело, необходимо снять дверную обшивку, найти и устранить причину: поменять смазку, растопить лед или заменить неисправный механизм.

    Другая причина поломки ручки — изношенные шлицы привода стеклоподъемника. В этом случае необходимо заменить механизм стеклоподъемника на новый и лишь после этого менять ручку.

    Тема: Как снять ручку механического стеклоподъемника?

    1. Всем добрый день! попытался снять обшивку задней двери, все снял, кроме ручки скеклоподемника (сзади у меня механический) ломать не стал. решил проконсультироваться Заранее спасибо)
    2. Сообщение от Loond Всем добрый день! попытался снять обшивку задней двери, все снял, кроме ручки скеклоподемника (сзади у меня механический) ломать не стал. решил проконсультироваться Заранее спасибо) Возможно с тарца стоит стопор игольчатый,нужно на обивку надовить от себя и посмотреть стопор.
    3. Сообщение от Loond Всем добрый день! попытался снять обшивку задней двери, все снял, кроме ручки скеклоподемника (сзади у меня механический) ломать не стал. решил проконсультироваться Заранее спасибо) Посмотри видео: http://kiario4.ru/t2666-5/
    4. Сообщение от Serg095 Посмотри видео: http://kiario4.ru/t2666-5/ в книге написано просто сдеонуть на себя преодолев силу стопора ,у меня не вышло ))проволокой от дворников стольной с изогнутым кольцом ток подцепил и выдернул кольцо !смотри видео там они вилкой тянут )))
    5. Спасибо огромное за помощь. завтра сдерну ))
    6. Как снять ручки стеклоподъёмников ручных(крутилки)? Дёргать боюсь, вдруг сломаю, отвёрткой отогнул немного, никакого зажима не увидел, как они крепятся?
    7. Удалите тему, в гугле нашёл
    8. Валер, ты видимо истинный интернетчик. Ибо только профи сам задаст вопрос на форуме, потом скажет «а, закрыть тему» и при этом ничего не отпишет кроме как «а все сделал, тему закрыть».

    (Это я смеюсь, если что..)

  • Снимаются весьма непросто..выбивал Ω – образную скобу между крутилкой и шайбой ножем
  • Сообщение от jonyb83 Снимаются весьма непросто..выбивал Ω – образную скобу между крутилкой и шайбой ножем На всез авто так!сам лично на 9 ке ломал
  • Как снять обшивку двери ВАЗ 2114: все секреты и тонкости

    В процессе эксплуатации автомобиля возникают ситуации, когда нужно поменять стекла или стеклоподъемники, установить шумоизоляцию, проверить или заменить акустическую систему и т. д. Чтобы добраться до нужных узлов, нужно знать, как снять обшивку двери на ваз 2114 и поставить ее обратно.

    Обшивка двери ваз 2114

    Подготовительные работы

    Очищаем дверь от пыли и пятен, достаем из набора плоскую и крестовидную отвертки, нож с тонким и острым лезвием.

    Снятие обшивки передней двери

    Пластиковые шипы или «елочки» для крепления могут сломаться в процессе снятия обшивки. Закупаем заранее количество, достаточное для обновления. Лучше покупать двойные бело-оранжевые или прозрачные клипсы.

      1. Открываем дверь и снимаем 3 винта крепления подиума. Винты откручиваются крестовидной отверткой. Подиум аккуратно поворачивается вниз и отсоединяется от корпуса.

    Снятие подиума

      1. Переворачиваем подиум тыльной стороной к себе и находим штекер от механизма управления стеклоподъемниками.

    Отсоединяем стеклоподъемник

      1. Ножом с тонким лезвием или плоской отверткой отжимаем через специальное отверстие фиксатор и, потянув за колодку, вынимаем ее.
      2. Крестовидной отверткой снимаем винты с креплений акустических колонок.
      3. Снимаем колонку, отсоединяем провода питания.
      4. Отверткой поддеваем внешнюю накладку дверной ручки.
      5. Перевернув накладку на 180 градусов, полностью снимаем ее.
      6. Поддев острым ножом, приподнимаем накладку ручки двери. Снимаем накладку и откручиваем 2 винта под ней.
      7. Снимаем ручку двери.

    Снимаем ручку двери

      1. Откручиваем колпачок механизма блокировки двери (замка) и снимаем его.
      2. Снимаем рычаг управления зеркалом.

    Демонтаж ручки управления зеркалом

      1. Начиная с нижних углов обшивки, аккуратно поддеваем ее ножом и снимаем с клипс крепления к двери.

    Нельзя снимать обшивку рывками и резкими движениями. Можно повредить гнезда крепления обшивки к двери.

    1. Выводим из-под верхней части обшивки провода от механизма блокировки замков. Проводим снятие обшивки двери ваз 2114, равномерно отводя ее в сторону от двери.
    2. После снятия обшивки можно заменять стекла, саму обшивку, ремонтировать стеклоподъемники, устанавливать акустику и т. д.

    Снятая обшивка двери ваз 2114

    Если вы планируете замену обшивки, перед ее приобретением сравните размеры установленной в машине обшивки с новой еще в магазине. Могут не совпадать расположение и диаметр отверстий под ручку и для крепления.

    Установка обшивки происходит в обратной последовательности.

    Снятие обшивки задней двери

    Последовательность действий по демонтажу, или как снять обшивку задней двери на ваз 2114 и смонтировать её обратно.

    1. Плоской отверткой отжимаем декоративный молдинг дверной ручки и снимаем его.
    2. Снимаем дверную ручку.
    3. Плоской отверткой отжимаем и снимаем накладку дверной ручки.
    4. Вывинтив винты крепления, снимаем внутреннюю часть ручки.
    5. Отжав плоской отверткой, снимаем накладку ручки дверного замка.
    6. Откручиваем колпачок механизма блокировки двери (замка) и снимаем его.
    7. Плоской отверткой отсоединяем 10 шипов крепления обшивки двери.
    8. Аккуратно снимаем обшивку, равномерно отводя ее в сторону от двери.

    Установка обшивки происходит в обратной последовательности.

    После снятия обшивки рекомендуется провести антикоррозийную обработку и проверить состояние внутренних полостей двери.

    Снятие обшивки

    Если не закрывается дверь, после снятия обшивки нужно смазать силиконовым спреем шток электропривода ЦЗ.

    Иногда нужно снять обшивку с двери, когда ее заклинило. В таком случае в салоне освобождают место под детали обшивки и проводят работы изнутри.

    Чтобы улучшить звуко- и теплоизоляцию, внутрь обшивки устанавливают фольгированный поролон. Выкройку делают по лекалу старой обшивки. Раскраивают материал с запасом в несколько сантиметров, чтобы его можно было подогнуть. В раскрое вырезают отверстие под ручку. Оно должно быть немного меньше самой ручки по размеру. Клей для изоляции подбирают в зависимости от типа материала.

    Иногда, сняв обшивку, заменяют декоративные вставки. Обычно для замены используют кожзаменитель, алькантар, карлет и гобеленовые ткани.

    Информация о том, как снять дверь ваз 2114 или обшивку двери, требуется не только для смены декоративных панелей или установки шумоизоляции, но и для замены электростеклоподъемника или стекол.

    Замена стеклоподъемника

    Чтобы заменить стеклоподъемник, нужны удлинитель, вороток и головка на 10 мм.

    Освободив переднюю дверь от обшивки, снимают 2 болта, прикрепляющие стекло к планке. Обычно они туго затянуты, поэтому удобнее использовать головку как рычаг.

    Снимают три гайки крепления электромотора, одну гайку под стеклом, две по центру и одну гайку внизу двери.

    Сняв все гайки, отсоединяют штекер питания от электромоторчика.

    Замена стеклоподъемника

    Стеклоподъемник снимают со шпилек и выводят из полости в технологическое отверстие в центре двери. Установка стеклоподъемника происходит в обратной последовательности.

    После снятия конструкции в первую очередь проверяют электромотор. Если он неисправен, его заменяют. Если причина поломки не очевидна, заменяют стеклоподъемник.

    Замена стекол

    Лучше для замены покупать стекло и обойму стекла в комплекте.

    Для замены нужны удлинитель, вороток, головка на 8 и 10 мм и помощник.

    Боковое стекло блокируется отверткой, чтобы не выпало. Снимается обшивка двери. Фломастером размечаются места крепления обоймы стекла к двери на обойме и на двери. Выворачиваются болты, прикрепляющие обойму стекла к стеклоподъемнику.

    Планка стеклоподъемника должна быть полностью поднята. Демонтируется трос на ролике снизу стекла. Затем аккуратно снимаются уплотнители (бархотки).

    Стекло в это время придерживают, чтобы оно не выпало. После снятия уплотнителей стекло опускают вниз примерно на 10 см, наклоняют вбок и извлекают из паза.

    Замена стекла двери ваз 2114

    Новое стекло монтируют в обратной последовательности. На обойму стекла наносят WD-40 или аналогичную смазку, вставляют стекло и оставляют высыхать. После того как смазка высохла, стекло устанавливают в дверь. Новое стекло устанавливают в уплотнители.

    Если уплотнители пришли в негодность, из резины вырезаются новые, при этом старые используются как лекала.

    Стекло с уплотнителями вставляют в паз, выравнивают и опускают в ограничитель. Ручку стеклоподъемника опускают до крайнего нижнего состояния. Стекло фиксируют болтами и устанавливают трос на прежнее место.

    Работу стеклоподъемника проверяют и при необходимости изменяют натяжение троса и положение уплотнителей.

    Полезное видео

    Дополнительную информацию вы сможете почерпнуть из видео ниже:

    Снятие ручки стеклоподъемника ВАЗ 21104


    Устранение провиса двери Audi A6 C6.
    Как снять ручку стеклоподъемника?
    Классная Переделка ГАЗ 31105 волга
    Замена внутренней ручки водительской двери Ваз 2114, 2115
    Проводка в дверях. Дополнительные кабель каналы.
    Не работает панель приборов ВАЗ-2111 (нет индикации)
    Шум стеклоподъемника. LADA Priora
    КАК СНЯТЬ ЗАДНИЙ ДИВАН НИССАН АЛЬМЕРА КЛАССИК?
    Как снять обшивки с передней и задней дверей на Peugeot 307
    Разборка обшивки задней двери на Ауди Ку7 своими руками

    Все по теме Снятие ручки стеклоподъемника ВАЗ 21104

    Jessy написал(а)
    Иномарка, ведро с болтами. Лцчше ладу чем это.

    Skeet написал(а)
    Хочу опять выразить свою благодарность, Вам. Только что поменяла ручку,которую купила на ибей, пришлось повозиться с родным хомутом, был туго затянут, вся работа заняла 5 минут и я счастлива как слон. Большое вам мерси??

    Home написал(а)
    Стопорные кольца ручек стеклоподъемников удобней всего снимать загнутыми щипцами для снятия стопорных колец (те, которые сдвигаются при сжимании ручек). Одним концом поддеваете, зажимаете и просто вытаскиваете. Еще заметил, что для смазки пользуетесь силиконовой смазкой. Как мне кажется, для таких целей лучше всего аэрозольная смазка для направляющих суппортов. Сам пользуюсь Хадо. цена приятная и консистентней, чем силикон.

    Smedley написал(а)
    Блин вчера сломал,так и не смог снять!теперь буду знать,как делать!

    Ильназ написал(а)
    1994 рестайлинг начался между прочим

    Клубникин Коммунар написал(а)
    Скажите как вы открутили болт катушки? она видимо посажена на герметик и я сломал ключ для головок!

    Басеров Мустафа написал(а)
    Рыж и Сашка в топе)!

    Владка написал(а)
    убитый автомобиль можно абсолютно любой модели и марки, у этой машины практически нет недостатков, лично мне динамики не хватает, а в остальном ничего она не жрет, все на высоте

    Жак написал(а)
    памагити пажалусто у миня ауди а6 2005 2, 7 дизел центральный замок не открывает в се двери задние што зделать

    Пап написал(а)
    Сергей доброго здравия вам, вопрос такой на а газель тормоза проваливаются, поменял ГТЦ, ничего не изменилось, поменял барабаны всё также, прокачка и разводка колодок не помогла, воздуха в системе нет. Уже и не знаю что может быть, остался только вакуум сменить, но и это не знаю поможет или нет

    Ромик написал(а)
    Молодец, полезные видео делаешь. Покажи лучше, как снять передние фары на 10-12 моделях, особенно интересует момент про реснички под фарами

    Эркин написал(а)
    Добрый день! А как снять ручку с задней двери? не могу понять!

    Ацамаз написал(а)
    Привет на ней вариатор? Будет очень познавательно показать автомат сервис с мнением спецов по ресурсу современных вариков.

    Алекандр Купляков написал(а)
    У меня проблема такая же, но она постоянная. Вставил ключ, сделал процедуру, машину закрыл, приходишь через полчаса и снова такая же беда

    Гунгер Илюха написал(а)
    Моя пружина оказалась выше штока и по гладко описанному в видео сценарию установка стоек просто невозможна. По-моему самый оптимальный вариант попросить кого-нибудь в помощники, закрепить стойку снизу на балку, подставить под балку домкрат и потихоньку домкратом поднимать балку вместе со стойкой, направив рукой пружину с резинкой в нужное место. При этом помощник должен смотреть в отверстие чашки и как только появится шток пальцами (или чем-то еще) аккуратно направить его точно в центр отверстия, чтобы шток не ушел куда-нибудь в сторону и полностью поднялся. После этого уже можно будет накинуть резинку с шайбой и закрутить гайку. Если все же делать делать это одному, то придется изрядно помучаться, т.к. при подъеме стойки шток гуляет и попасть точно в центр отверстия очень сложно. Даже если шток попадает в отверстие, то он часто цепляется втулкой за край и утапливается вниз в амортизатор, даже если вы накинете на него головку. Заметить это снизу очень проблематично, ибо мешает пластиковая защита арки, сняв которую, шансов попасть в центр отверстия будет больше. Подобным образом я угробил весь сегодняшний вечер, поломал пластиковую арку так как удалось окрутить только половину заржавевших саморезов и, поматерившись, поставив только одну стойку. Вторую буду ставить завтра с братом.

    Оставить комментарий

    Как снять и установить обратно обивку передней двери на ВАЗ 2110, 2111, 2112

    Пошаговая фото и видеоинструкция по снятию обивки на передней двери на автомобилях ВАЗ 2112, 2110, 2111.

    Лучше всего иметь в запасе пару штук пистонов крепления обивки двери, т.к. они легко могут сломаться в процессе разбора.


    1. Тоненькой отверткой отжимаем от розетки облицовку ручки стеклоподъемника. В этот момент нужно сдвинуть ее так, чтобы выступ на облицовке отщелкнулся от розетки. После этого можно снять облицовку и ручку стеклоподъемника

    2. После этого можно снять и саму розетку.

    3. С помощью той же отвертки отжимаем фиксатор заглушки и снимаем ее с внутренней ручки подлокотника.

    4. Внутренняя ручка подлокотника держится на двух винтах. Нужно отвернуть и их.


    5. Отжимаем внутреннюю ручку замка и одновременно поворачиваем ручку подлокотника вверх и снимаем ее при этом выводя ручку замка из отверстия в ручке подлокотника.

    6. Кнопка блокировка замка просто выворачивается отверткой.

    7. Теперь нужно вывернуть винт и снять с рычага механизм управления наружным зеркалом заднего вида.

    8. Треугольная накладка держится на двух пистонах.

    9. Если вы снимаете заднюю дверь, то нужно выкрутить 3 винта крепления накладки и снять ее.

    10. Непосредственно обивка двери на ваз 2110 держится на 8 пистонах. Положение пистонов на передней двери указано на фото.

    11. И на задней двери. Для того, чтобы снять обивку…

    12. … Нужно с помощью отвертки отжать обивку так, чтобы пистоны вышли из креплений. Отвертку старайтесь ставить как можно ближе к пистонам – есть вероятность, что держатели пистонов просто оторвутся.

    13. С валика стеклоподъемника снимите распорную втулку.

    14. Сломанные пистоны крепления обивки следует заменить. Старый пистон просто срезается. Новый пистон вставляется в отверстие выступом и легким нажатие проворачивается в отверстии до полной его фиксации в держателе.

    15. Обивка двери ВАЗ 2110 устанавливается обратно в порядке обратном снятию Следите лишь за тем, чтобы конец блокировки замка попал в отверстие обивки.

    16. Легкими ударами кулака по обивке зафиксируйте пистоны в двери.

    17. Край уплотнителя должен оставаться снаружи. Если он попал под обивку, выведите его наружу.

    18. Для того, чтобы снять карман передней двери нужно отвернуть 3 нижних и 1 верхний винты и он просто снимется. Устанавливается обратно он также.

    Видео по снятию обшивки двери:

    Ручка крутится, а стекло не двигается

    На чтение 2 мин. Просмотров 3.3k. Обновлено

    Летом, в автомобилях без кондиционера, одними из главных устройств становятся стеклоподъемники. Их поломка в жару – настоящее бедствие, которое хочется поскорее устранить. Рассмотрим, какие неисправности бывают у обычных тросовых стеклоподъемников.

    Практически все поломки ручных стеклоподъемников выражаются в том, что ручка крутится, а стекло не двигается. Причин этому несколько.

    Сточенные шлицы ручки

    Эта неисправность часто возникает на классических моделях АвтоВАЗа из-за слишком мягкого пластика самой ручки. В месте ее соединения с валом редуктора стеклоподъемника есть шлицы. Со временем они стачиваются, и ручка начинает крутиться вхолостую, не проворачивая вал.

    К преждевременному стачиванию шлицов ручки может привести слишком затрудненное перемещение стекла из-за перекоса направляющих, наличия постороннего предмета в двери либо неисправности редуктора. Ручку со сточенными шлицами остается только заменить новой, причем, лучше выбрать вариант с усилением металлической вставкой.

    Неисправный редуктор

    Редуктор ручного стеклоподъемника, в общем случае, представляет собой блок из двух шестерен, которые имеют отдельное место для намотки троса. Бывают случаи, когда металл этих шестеренок настолько мягкий, что зубья элементарно стачиваются, приводя к холостому ходу редуктора.

    В этом случае проще поменять редуктор в сборе, однако, если есть подходящий «донор», можно попробовать заменить сточенную шестерню. Занятие это – на любителя, так как большинство редукторов ручных стеклоподъемников выпускаются в корпусе, соединенном заклепками. Чтобы его разобрать, придется высверливать эти крепежи, а после ремонта заменять заклепки обычными болтами.

    Обрыв троса стеклоподъемника

    Еще одной распространенной неисправностью стеклоподъемников является обрыв троса. Определить такую неисправность очень просто: ручка будет вращаться слишком легко. Трос, в большинстве случаев, отдельно не меняется и, соответственно, не продается. Можно приладить любой подходящий металлический тросик, однако это еще сложней, чем поменять шестерню редуктора. Гораздо проще и быстрее заменить весь стеклоподъемник в сборе.

    Слабое соединение троса и стекла

    Самая легкая поломка – ослабление крепления троса к основанию стекла. В этом случае, трос просто проскальзывает в креплении и не сдвигает стекло. Как правило, такая «неисправность» проявляется при попытке подъема, так как опускать конструкцию вниз гораздо легче. Столкнувшись с проскальзыванием троса, достаточно снять обшивку двери и, отрегулировав взаимное положение троса и стекла, затянуть болты соответствующего крепления.

    Монтажный блок. Распиновка монтажных блоков для автомобилей ВАЗ. За что отвечают предохранители ВАЗ 2109?

    Для обслуживания и ремонта электрооборудования автомобиля ВАЗ особый подход был применен к компоновке каждого из компонентов общей системы. То есть все реле и предохранители размещены в одном компактном корпусе монтажного блока. Использование коммутационных взаимосвязанных цепей различных электрических систем позволяет отказаться от установки большого количества реле по всему корпусу машины и упрощает процесс ремонта их заменяемых деталей.Для поиска неисправных элементов не нужно разбирать всю машину — достаточно заменить само устройство, которое подключается к цепи с помощью унифицированных разъемов. Они нам в этом помогают. Далее мы приводим принципиальные электрические схемы МБ для автомобиля ВАЗ.

    Распиновка монтажного блока 2107

    Номер предохранителя Защищенные схемы
    F1 (8A) (10A) Задние фонари (фонарь заднего хода). Электродвигатель отопителя.Контрольная лампа и реле обогрева заднего стекла (обмотка).
    F2 (8A) (10A) Электродвигатели очистителя и омывателя лобового стекла. Электродвигатели очистителя и омывателя фары. Реле очистителя лобового стекла. Реле очистителя и омывателя фар (контакты)
    F3 (8A) (10A) Запасной
    F4 (8A) (10A) Запасной
    F5 (16A) (20A) Реле включения обогревателя и обогревателя заднего стекла (контакты)
    F6 (8A) (10A) Прикуриватель.Патрон переносной лампы
    F7 (16A) (20A) Звуковые сигналы и реле включения звуковых сигналов
    F8 (8A) (10A) Указатели поворота в аварийном режиме. Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации в аварийном режиме.
    F9 (8A) (10A) Регулятор напряжения генератора (для а / м с генератором Г-222)
    F10 (8A) (10A) Указатели поворота в режиме указателя поворота и соответствующая контрольная лампа.Реле включения электродвигателя вентилятора (обмотка). Контрольная лампа резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости. Контрольная лампа заряда аккумуляторной батареи. Комбинация устройств. Вольтметр. Система управления электропневматическим клапаном карбюратора. Реле контрольной лампы стояночного тормоза
    F11 (8A) (10A) Задние фонари (стоп-сигналы). Внутренний свет
    F12 (8A) (10A) Правая фара (дальний свет). Обмотка реле включения дворников (при включенном дальнем свете)
    F13 (8A) (10A) Левая фара (дальний свет).Контрольная лампа дальнего света
    F14 (8A) (10A) Левая фара (габаритный свет). Правый задний фонарь (габаритный свет). Подсветка номерного знака. Лампа на капоте. Контрольная лампа включения габаритного света
    F15 (8A) (10A) Правая фара (габаритный свет). Левый задний фонарь (габаритный свет). Лампа прикуривателя. Лампы для приборного освещения
    F16 (8A) (10A) Правая фара (ближний свет). Обмотка реле включения дворников (при включенном ближнем свете)
    F17 (8A) (10A) Левая фара (ближний свет)

    Блок-схема крепления 2105-3722010-02 LADA 21054, 21074

    Цепи, защищенные предохранителями

    Номер предохранителя Защищенные схемы
    F1 (10A) Лампочки заднего хода.Электродвигатель подогревателя. Обогрев заднего стекла. Реле обогрева заднего стекла (обмотка).
    F2 (10A) Электродвигатели стеклоочистителя Электродвигатели насоса омывателя лобового стекла. Реле стеклоочистителя для омывателей и омывателей фар (контакты).
    F3 (10A) Запасной.
    F4 (10A) Запасной.
    F5 (20А) Обогрев заднего стекла. Реле включения обогрева заднего стекла (контакты).
    F6 (10A) Прикуриватель. Часы.
    F7 (20А) Звуковой сигнал. Реле звукового сигнала. Электродвигатель вентилятора системы охлаждения радиатора. Реле включения электродвигателя вентилятора охлаждения радиатора (контакты)
    F8 (10A) Указатели поворота (в аварийном режиме). Индикатор указателей поворотов (в аварийном режиме). Релейный выключатель указателей поворота и аварийной сигнализации.Выключатель аварийной световой сигнализации.
    F9 (7,5 А) Лампы задних противотуманных фонарей. Индикатор включения ламп задних противотуманных фар.
    F10 (10A) Указатели поворота (в режиме указателя поворота). Индикатор выключателя реле. Индикатор указателей поворота. Тахометр. Указатель уровня топлива. Индикатор резерва топлива. Стояночный стоп-сигнал. Реле низкого давления масла в системе смазки двигателя. Указатель температуры охлаждающей жидкости. Вольтметр. Сигнализатор аварийного состояния рабочей тормозной системы.Сменный аккумулятор. Реле электровентилятора. Обмотка возбуждения генератора (генератор 37.3701).
    F11 (10A) Освещение салона. Стоп-сигнал Подсветка багажного отделения.
    F12 (10A) Дальний свет (правая фара).
    F13 (10A) Дальний свет (левая фара). Сигнальная лампа дальнего света.
    F14 (10A) Фонарь габаритный передний (левая фара). Задний фонарь (правый фонарь).Подсветка номерного знака. Выключатель габаритных огней.
    F15 (10A) Фонарь габаритный передний (правая фара). Задний фонарь (левый фонарь). Лампа освещения прикуривателя. Лампа освещения приборов. Лампа освещения бардачка. Часы (осветительная лампа).
    F16 (10A) Ближний свет (правая фара). Реле стеклоочистителя фар (обмотка реле).
    F17 (10A) Ближний свет фар (левая фара).

    Распиновка монтажного блока 2108

    Здесь монтажный блок нового образца.Блок старого образца в целом имеет такую ​​же схему, но некоторые контакты (менее 5%) могут не совпадать.

    Принципиальная схема монтажного блока LADA Samara (ВАЗ-21099 с панелью ВАЗ-2114).

    Нумерация выводов в соединительных колодках, цвет подключаемых к ним проводов и электрических цепей.

    Генератор Генератор
    Разъем Контакт Цвет провода Назначение
    X1 (W1) 1 B электрические стеклоподъемники
    2 G выключатель зажигания (кл. 15/2)
    3 GP
    4 ЖГ Выключатель электродвигателя отопителя
    5 R выключатель зажигания (кл.30/1)
    6 KR выключатель зажигания (кл.30)
    7 дверной замок
    8 P выключатель зажигания (кл.50)
    X2 (W2) 1 BG Выключатель стеклоочистителя заднего стекла
    2 G переключатель указателя поворота (правый)
    3 RP выключатель стоп-сигнала
    4 B индикатор исправности лампы
    5 Инвертор
    6 ГБ дверь передняя левая
    7 О КОМПАНИИ
    8 34 сигнальная лампа дальнего света
    9
    10 4 Выключатель заднего противотуманного света
    11 середина Контрольная лампа резерва топлива
    12 Инвертор Контрольная лампа уровня топлива
    13 Боеголовка освещение салона
    14 кг Контрольная лампа стояночного тормоза
    15 gh переключатель указателя поворота (левый)
    16 Электродвигатель стеклоочистителя фар
    17
    X3 (W3) 1 колодец датчик скорости
    2 ЧП выключатель аварийной сигнализации
    3 GP переключатель указателя поворота
    4 сб Контрольная лампа уровня масла
    5 H вес
    6 РБ сигнальная лампа омывающей жидкости
    7 RO контрольная лампа износа тормозных колодок
    8 3 из переключатель фар
    9 ЖЗ выключатель стеклоочистителя
    10 PG патрон лампы
    11 выключатель зажигания (кл.15)
    12 РФ выключатель омывателя заднего стекла
    13
    14 колодец противотуманная фара
    15
    16 SG датчик давления масла
    17
    18 R
    19 с переключатель стеклоочистителя
    20 ИЗ переключатель стеклоочистителя
    21 О КОМПАНИИ Выключатель заднего противотуманного света
    X4 (W4) 1 ZP Горит и контрольная лампа обогрева заднего стекла
    2 ГБ переключатель фар (дальний свет)
    3 О КОМПАНИИ дворник
    4 Боеголовка выключатель наружного освещения
    5 К реостат подсветки приборов
    6 R аккумулятор
    7 Bw переключатель стеклоочистителя и омывателя
    8 О КОМПАНИИ блок Ш4 монтажный блок клемма 3
    9 Среднечастотный диапазон переключатель звука
    10 Б.П. выключатель стоп-сигнала
    11 R аккумулятор
    12 Совместное предприятие переключатель фар (ближний свет)
    13 сигнальная лампа
    14
    15
    16 WG Контрольная лампа уровня тормозной жидкости
    17 ST указатель температуры охлаждающей жидкости
    18 КБ индикатор заряда аккумулятора
    19 Hf выключатель противотуманных фар
    20 RZ Контрольная лампа уровня охлаждающей жидкости
    21 F тахометр
    X5 (W5) 1 3 дальний свет (правый)
    2 3H дальний свет (левый)
    3 Среднечастотный диапазон Ближний свет (левый)
    4 P стартер (CL 50)
    5 ПБ вентилятор охлаждения радиатора
    6 ИЗ Ближний свет (правый)
    X6 (W6) 1
    2 3
    3 MS указатель поворота (передний левый)
    4
    5
    6
    7
    8 Hf габаритный фонарь (передний правый)
    9 Боеголовка термостат тепловентилятора
    10 Hf габаритный фонарь (передний левый)
    11 G указатель поворота (передний правый)
    12 выключатель света заднего хода
    13 WG Датчик уровня тормозной жидкости
    X7 (W7) 1
    2 ЖГ Электродвигатель стеклоочистителя фар
    3 B Электродвигатель стеклоочистителя фар
    4
    5 сб датчик уровня масла
    6 Среднечастотный диапазон звуковых сигналов
    7 ИЗ датчик скорости
    8 ST датчик температуры охлаждающей жидкости
    9 КБ (кл.61)
    10 R насос омывателя лобового стекла
    11 Боеголовка Выключатель лампы двигателя
    12 РБ Датчик уровня омывающей жидкости
    13 РФ тормозные накладки
    14
    15 KP тахометр
    16 RZ датчик уровня охлаждающей жидкости
    17 Сборный реле противотуманных фар
    X8 (W8) 1 ЖП реле противотуманных фар
    2 Hf противотуманная фара (левая)
    3 F противотуманная фара (правая)
    4 GP катушка зажигания
    5 R (кл.30)
    6 R генератор (кл.30)
    7
    S РФ реле противотуманных фар
    X9 (W9) 1 РФ
    2 G указатель поворота (правый задний)
    3 BG Электродвигатель очиститель заднего стекла
    4 Оч фары задние противотуманные
    5 Среднечастотный диапазон дверь задняя
    6 Инвертор дверь передняя правая
    7 Боеголовка освещение салона
    8 кг датчик ручного тормоза
    9 Боеголовка Кнопки сигнализации открытой двери
    10
    11 ИЗ фонарь освещения номерного знака
    12 ГБ дверь передняя левая
    13 B освещение салона
    14 P стоп-сигналы
    15 F габаритный фонарь (задний правый)
    16 3 фонарь заднего хода
    17 Hf габаритный фонарь (задний левый)
    18 ЖГ очиститель заднего стекла
    19 Обогрев заднего стекла
    X11 (W11) 1 F насос
    2 РФ Омыватель заднего стекла
    3
    4 F насос
    5 Боеголовка лампа моторного отсека
    6
    7
    8 Cc лампа моторного отсека
    9 B
    10 мотор стеклоочистителя
    11
    12 с Датчик аварийного давления масла
    13
    14 R Клапан омывателя лобового стекла
    15 с мотор стеклоочистителя
    16 ИЗ электродвигатель стеклоочистителя
    17 Сборный электродвигатель стеклоочистителя
    18
    19

    Распиновка монтажного блока 2109

    Монтажный блок ВАЗ 2109 предназначен для совмещения жгутов проводов, а также для размещения реле и предохранителей.В первых моделях использовался монтажный блок типа 17.3722. Он состоит из корпуса, состоящего из двух частей, и печатной платы, на которой распаяны клеммы для подключения к площадкам жгута проводов, установки реле и предохранителей.

    На автомобилях с инжекторным двигателем используются монтажные блоки аналогичные 2114-3722010-60, но имеют другое соединение для вентилятора охлаждения радиатора.

    Предохранитель № Защищенные цепи
    1 (8 А) F9 (7.5 А) Фара противотуманная правая
    2 (8 А) F8 (7,5 А) Левая противотуманная фара
    3 (8 А) F1 (10 А) Очистители фар (на момент включения). Реле очистителя
    фар (контакты). Клапан включения омывателя фар
    4 (16 А) F7 (30 А) Очистители фар (в рабочем режиме). Реле стеклоочистителя фар
    (обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя окон. Редуктор электродвигателя стеклоочистителя заднего стекла.Таймер омывателя заднего стекла. Клапаны омывателя лобового и заднего стекол. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) обогрева заднего стекла. Элемент управления ‘Лампа обогрева заднего стекла.
    Лампа освещения перчаточного ящика
    5 (8 А) F16 (15 А) Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателя поворота). Контрольная лампа Задние фонари (лампы заднего хода).
    Мотор-редуктор и реле включения очистителя лобового стекла.Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «СТОР». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с лампой резерва. Вольтметр
    6 (8 А) FЗ (10 А) Фонари задние (стоп-сигналы). Внутренний свет
    6 (8 А) F6 (30 А) Электроэнергия передних дверей. Силовые реле
    7 (8 А) F10 (7.5 А) Подсветка номерного знака. Лампа на капоте. Лампы осветительные приборы. Контрольная лампа внешнего освещения. Подсветка обогревателя табло. Лампа прикуривателя
    8 (16 А) F5 (20 А) Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения
    9 (8 А) F10 (7,5 А) Левая фара (габаритный свет). Фонарь задний левый (габаритный свет)
    10 (8 А) F11 (7.5 А) Фара правая (габаритный свет). Фонарь задний правый (габаритный свет)
    11 (8 А) F2 (10 А) Указатели поворота и прерыватель реле аварийной сигнализации (в режиме сигнализации). Сигнальная лампа
    12 (16 А) F4 (20 А) Обогреватель заднего стекла. Реле (контакты) обогрева заднего стекла. Розетка для переносной лампы.
    Прикуриватель
    13 (8 А) F15 (7,5 А) Фара правая (дальний свет)
    14 (8 А) F14 (7.5 А) Левая фара (дальний свет). Контрольная лампа дальнего света фар
    15 (8 А) F13 (7,5 А) Фара левая (ближний свет)
    16 (8 А) F12 (7,5 А) Фара правая (ближний свет)

    Распиновка монтажного блока 2110

    Цепи, защищенные предохранителями

    Номер предохранителя Защищенные схемы
    F1 (5A) Лампы фонарей освещения номерного знака.Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритной подсветки левой стороны
    F2 (7,5 А) Левая фара (ближний свет)
    F3 (10A) Левая фара (дальний свет)
    F4 (10A) Правая противотуманная фара
    F5 (30А) Электродвигатели стеклоподъемников
    F6 (15A) Переносная лампа
    F7 (20А) Двигатель вентилятора охлаждения двигателя Звуковой сигнал
    F8 (20А) Дефлектор заднего стекла.Реле (контакты) обогревателя заднего стекла
    F9 (20А) Клапан рециркуляции. Дворники и омыватели лобового, заднего стекла и фар. Реле (обмотка) включения обогрева заднего стекла
    F10 (20A) Запасной
    F11 (5A) Лампы габаритных огней по правому борту
    F12 (7,5 А) Правая фара (ближний свет)
    F13 (10A) Правая фара (дальний свет).Контрольная лампа дальнего света
    F14 (10A) Левая противотуманная фара
    F15 (20A) Подогрев сидений. Замок замка багажника
    F16 (10A) Реле мигалок / индикаторов (в режиме тревоги). Сигнальная лампа аварийной сигнализации
    F17 (7,5 А) Лампа внутреннего освещения. Лампа индивидуального освещения. Лампа подсветки замка зажигания. Лампы стоп-сигналов. Часы (или бортовой компьютер)
    F18 (25A) Лампа освещения пылесборника.Контроллер нагревателя. Зажигалка
    F19 (10А) Запирание дверных замков. Реле контроля исправности стоп-сигналов и габаритных огней. Указатели поворота с сигнальными лампами. Лампы заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы мониторинга. Приборный щиток. Часы (или бортовой компьютер)
    F20 (7,5 А) Задние противотуманные фары


    Комбинация приборов ВАЗ
    2110, 2110, 2111, 2112

    Распиновка монтажного блока 2113, 2114, 2115

    Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант No.1.

    Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №2.

    Нумерация вилок в соединительных колодках монтажного блока ВАЗ 2113, 2114, 2115

    Монтажный блок нового образца ВАЗ-2113, 2114, 2115. Расположение предохранителей и реле.

    К1 — реле включения очистителей фар;
    К2 — реле-прерыватель указателей поворота и сигнализации;
    К3 — реле стеклоочистителя;
    К4 — реле контроля исправности ламп;
    К5 — реле стеклоподъемника;
    К6 — реле включения звуковых сигналов;
    К7 — реле включения обогрева заднего стекла;
    К8 — реле дальнего света фар;
    К9 — реле ближнего света;
    F1 — F20 — предохранители;
    X11 — выводы колодки жгута проводов

    Таблица схем защищенных предохранителями на ваз 2114

    Номер предохранителя Сила тока, А Цепи, которые защищает предохранитель
    F1 20 Реле включения задних противотуманных фонарей.Лампы задних противотуманных фар. Сигнализатор включения задних противотуманных фар
    F2 10 Указатели поворота, реле указателей поворота и сигнализация (в режиме сигнализации) Сигнальная лампа аварийной сигнализации
    F3 7,5 Переднее освещение салона. Центральное внутреннее освещение. Освещение багажного отделения. Лампа подсветки замка зажигания Контрольная лампа двигателя. Лампы сигналов торможения. Маршрутный компьютер (если установлен)
    F4 20 Патрон для подключения переносной лампы.Реле включения обогрева заднего стекла (контакты). Обогрев заднего стекла
    F5 20 Звуковой сигнал. Реле звукового сигнала. Электродвигатель вентилятора охлаждения Предохранитель вентилятора.
    F6 30 Электростеклоподъемники. Реле стеклоподъемника (контакты)
    F7 30 Электродвигатель отопителя. Предохранитель печки ваз 2114, ваз 2115. Электродвигатель омывателя лобового стекла. Электродвигатели очистителей фар (в рабочем режиме) Предохранитель прикуривателя.Лампа освещения бардачка. Реле включения обогрева заднего стекла (обмотка)
    F8 7,5 Предохранитель противотуманных фар ваз 2114, 2115 — фара противотуманная правая
    F9 7,5 Предохранитель противотуманных фар ваз 2114, 2115 — левая противотуманная фара
    F10 7,5 Лампы габаритного света по левому борту. Контрольная лампа габаритных огней. Лампы освещения номерного знака. Лампа капота Выключатель освещения приборов.Предохранитель подсветки переключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем
    F11 7,5 Габаритные огни по правому борту
    F12 7,5 Фара правая (ближний свет)
    F13 7,5 Фара левая (ближний свет)
    F14 7,5 Левая фара (дальний свет). Контрольная лампа дальнего света фар
    F15 7,5 Фара правая (дальний свет)
    F16 15 Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателя поворота).Лампочки заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы мониторинга. Комбинация приборов Контрольная лампа низкого давления масла. Контрольная лампа стояночного тормоза (предохранитель стоп-сигнала). Контрольная лампа уровня тормозной жидкости. Контрольная лампа аккумуляторной батареи. Маршрутный компьютер (если установлен). Обмотка возбуждения генератора (в режиме запуска двигателя). Передний дворник. Регулировка обогрева сидений.

    Где блок предохранителей цепи карбюратора ВАЗ 21099? Сама плата находится под капотом с левой стороны лобового стекла и прикрыта крышкой.Он также рисует условную схему подключения для каждого из предохранителей и их номинал (указывается в допустимом диапазоне силы тока, то есть в амперах). Сам монтажный блок ВАЗ закрыт пластиковым корпусом. Также есть запасные предохранители (по бокам). Однако в «девятке» есть еще и второй блок, который уже находится в салоне автомобиля. Это предохранители, которые отвечают за подключение силовой цепи к бензонасосу и некоторым другим компонентам.

    Блок-схема предохранителей в ВАЗ 21099

    Прежде всего, стоит отметить, что в новом типе ВАЗ 21099, который выпускается с 1998 года, были установлены новые вариации БП с П-образными предохранителями.


    Принцип работы такой же, но элементы не взаимозаменяемы. Желательно учитывать этот аспект при ремонте или замене предохранителей. Новый тип блока питания имеет сигнальную цепь, идущую на панель приборов. Это индикатор, который загорается при возникновении неисправности в работе самого агрегата и электрической цепи. В автомобилях старой модели эта схема отсутствовала. В некоторых автомобилях его перенесли на подушку безопасности (индикатор срабатывания).

    Монтажная схема (ИЗОБРАЖЕНИЕ 1), которая находится под капотом, расположена на крышке с внутренней стороны.Это условная схема с отметками, где расположен каждый из предохранителей и за какую цепь он отвечает. Также схема монтажного блока ВАЗ 2109 дополнительно распечатана в инструкции по эксплуатации автомобиля. Его можно использовать для определения местоположения любой из электрических цепей за считанные секунды, что предоставляет необходимую информацию для диагностики контакта в электрической цепи. Но при этом некоторые из них соединяют несколько цепочек. Например, F4 — это не только предохранитель прикуривателя, но и реле, отвечающее за обогрев заднего стекла (если есть) и разъем для переносной осветительной лампы.

    Если рассматривать блок предохранителей форсунки ВАЗ 21099 (без карбюратора), то схема подключения идентична. Единственное исключение — некоторые цепи не будут закрыты, но это нормально. Как всегда — можно сравнить с условной схемой, которая продублирована на крышке монтажного блока.

    Изображение 1. Схема монтажного блока.

    Несколько слов о самих предохранителях

    Предохранитель

    А — это просто кусок проводника с определенным сопротивлением и максимально допустимой критической нагрузкой.При выходе за указанный диапазон его внутренняя часть просто перегорает, и электрическая цепь разрывается, предотвращая возгорание проводки (и ее изоляции).

    В автомобиле для каждой из электрических цепей устанавливаются свои предельные значения по силе тока. Например, тот, который отвечает за работу прикуривателя ВАЗ, рассчитан на 20 ампер. Естественно, если сюда поставить предохранитель более низкого номинала, то он просто перегорит при малейшем превышении своей нормы.Если поставить с высоким рейтингом, то превышение допустимого значения приведет к возгоранию проводки. Поэтому это недопустимо и считается нарушением элементарных норм безопасности при эксплуатации транспортного средства.

    В блок предохранителей ВАЗ 21099 прямо с завода изначально ставятся запчасти. Они расположены по обеим сторонам основной платы. В ВАЗ 2108 — точно так же, но там внутри салона размещены только реле, отвечающие за работу бензонасоса и обогрева заднего стекла (а также магнитолы).

    Интересно, что максимально возможная нагрузка для блока предохранителей приходится на цепь, соединяющую электрические стеклоподъемники. Там максимальный ток может составлять 30 ампер. В блоках нового образца его заменили на эталон на 20 ампер.

    Как заменить предохранители? Для этого вам понадобится:

    • выключить мотор;
    • снимите отрицательную клемму с аккумуляторной батареи. Желательно подождать несколько минут для устранения остаточного напряжения;
    • снимаем крышку блока предохранителей 2109;
    • с помощью мультиметра найти вышедший из строя предохранитель;
    • проверить цепь на короткое замыкание;
    • поставил новый предохранитель;
    • подать напряжение на цепь и убедиться в отсутствии перегрузки.

    Ни в коем случае нельзя проводить ремонт неоригинальными комплектующими, а уж тем более заменой на сторонние проводники. Среди российских водителей популярна тенденция ставить 5-копеечные монеты вместо предохранителя (это можно сделать на «девятке» старой модели). При этом нужно знать, что вы можете не только сжечь всю электронику автомобиля, но и вызвать пожар!

    Как проверить работу электрической схемы?

    Для того, чтобы проверить работу агрегата ВАЗ 2109, достаточно мультиметром проверить целостность каждой из цепей.

    В вариациях двигателя карбюратор предельно простой, так как контакты агрегата полностью разомкнуты. При обнаружении множественных разрывов будет дешевле и проще просто заменить весь блок. Подойдет под новую модель, да еще от 2114 — там берут идентичные.

    Если работает только одна часть блока, то придется искать обрыв цепи. Поиск упростит вам знание следующих правил:

    • Если не работает схема, отвечающая за питание печки, то нужно искать неисправный элемент с помощью F4 или F7.Последний отвечает за работу вентилятора, нагнетающего в салон теплый воздух;
    • Замена прикуривателя требуется, если не работают сразу несколько цепей: F4, F10, блок 7;
    • реле F7 отвечает за омыватели, патрон лампы и щетки заднего стекла;
    • В случае неисправности бензонасоса «виновником» является плата предохранителей, которая находится с левой стороны руля (в салоне).

    Это те неисправности, с которыми чаще всего приходится сталкиваться водителям.

    Разобраться с блоком предохранителей в карбюраторе ВАЗ 21099 достаточно просто. Самое сложное — найти неисправный предмет. Но устранить проблему несложно, если у вас есть запасные предохранители. В ВАЗ 21099, в отличие от ВАЗ 2108, они предусмотрены производителем. Не забывайте своевременно их восстанавливать при необходимости.

    Плавкие вставки — это коммутационный блок, защищающий электрооборудование автомобиля от коротких замыканий. Наличие такого элемента обеспечивает стабильную работу потребителей электроэнергии машины и проводов, подводящих к ним питание.Блок предохранителей ВАЗ 2109 старой модели и новой установлен в моторном отсеке, что облегчает поиск и замену перегоревшего предохранителя.

    [Скрыть]

    Где находится блок питания и его электрическая схема

    Монтажный блок с предохранителями и реле находится под капотом, рядом с лобовым стеклом, с левой стороны автомобиля по ходу движения. За весь период производства девяток было разработано три разновидности таких устройств.Между собой они различались количеством и расположением предохранителей и реле.

    Расположение монтажного блока в ВАЗ 2109

    Старый образец

    Рассмотрим описание блока предохранителей ВАЗ 2109 старого образца, который устанавливался на автомобили, выпущенные до 1998 года. Монтажный блок имел 11 электромагнитных реле, 16 плавкие вставки и получили маркировку 17.3722.


    На фото — старый блок предохранителей

    Блок предохранителей представляет собой пластиковый корпус, закрывающий прозрачную крышку.На нем указаны символы, указывающие назначение реле, номинал предохранителя, место его установки и защищаемые им электрические цепи. Благодаря этому можно будет легко узнать, где можно разместить то или иное защитное устройство.

    Все комплектующие агрегата размещены на двух печатных платах, установленных и соединенных между собой на двух этажах. Такая конструктивная особенность сборки сильно усложняла ее ремонт, так как панель с печатной платой часто выходила из строя по разным причинам.Старый блок обслуживал электрооборудование автомобилей, в системе питания которых был карбюратор. Далее этот элемент был модернизирован, спроектирован и изготовлен новый блок предохранителей ВАЗ 2109.

    Количество предохранителей / сила тока

    Защищенные цепи

    F1 Запасной
    F2 Сигнальная лампа аварийной сигнализации, выключатель аварийной сигнализации, указатели поворота
    F3 Внутреннее освещение, задние фонари
    F4 Прикуриватель, гнездо для переноски, контакты включения обогрева заднего стекла, элемент обогрева заднего стекла
    F5 Звуковой сигнал
    F6 Запасной
    F7 Лампа подсветки перчаточного ящика, контрольная лампа включения обогрева заднего стекла, реле включения обогрева заднего стекла, реле включения вентилятора радиатора, электродвигателя омывателя лобового стекла, электродвигателя вентилятора печки
    F8 Запасной
    F9 Запасной
    F10 Фара левая боковая
    F11 Фара правая боковая
    F12 Ближний свет правый
    F13 Фара ближнего света левая
    F14 Левый дальний свет, лампа включения дальнего света
    F15 Фара дальнего света правая
    F16 Вольтметр, контрольная лампа запаса топлива, указатель уровня топлива, указатель температуры охлаждающей жидкости, контрольные лампы стояночного тормоза, давление масла, контрольные индикаторы, реле включения стеклоочистителей, фонари заднего хода, реле аварийных огней, контрольные индикаторы

    Также будет полезно узнать расшифровку реле.

    комн. Назначение
    1 Отвечает за исправность элементов очистки фар.
    2 Это реле определяет работу двигателя по омыванию заднего стекла.
    3 Этот компонент защищает от выхода из строя лампы поворотников, а также световых сигналов.
    4 Защищает мотор от повреждений дворниками.
    5 С помощью этих перемычек вы можете определить, исправна лампа или нет.
    6 Этот компонент защищает обогреватель заднего стекла от перенапряжения.
    7 Лампы для фар.
    8 Лампы головного света.
    9 Без этого устройства вентилятор охлаждения двигателя не работает. Если это устройство выйдет из строя, есть вероятность перегрева мотора.
    10 Он отвечает за работу рожка.

    Новый образец

    Девятки ВАЗа и их модификации постоянно модернизируются. В полной мере это касается элементов электрооборудования. Новый блок предохранителей ВАЗ 2109 и его схема несколько отличается от старого блока. Внимательное изучение нового блока покажет заметные изменения в его конструкции. Установлено всего 9 реле, количество предохранителей осталось прежним.Новый блок предохранителей ВАЗ 2109 оказался надежным и практичным в эксплуатации и обслуживании.


    На фото — новый блок предохранителей ВАЗ 2109

    Место установки плавких вставок, изменилась их конструкция. Они стали ножевыми, что обеспечивает надежный контакт в местах их размещения. В пластиковом корпусе осталась всего одна печатная плата, за которой стало проще обслуживаться. Новый агрегат получил маркировку 2114-3722010-60. Эти блоки питания также были модернизированы.В первой конструкции нового БП реле К1 включало очистители фар, во второй разработке реле К1 подключает вентилятор. Такие блоки были рассчитаны на девятку с электронной педалью газа.

    Количество предохранителей / сила тока

    Защищенные цепи

    F1 (8A) Запасной
    F2 (8A) Запасной
    F3 (8A) Запасной
    F4 (16A) Электросхема электродвигателя и выключатель печки, реле вентилятора радиатора
    F5 (3A) Выключатель стояночного тормоза и гидравлического тормоза, аварийный световой сигнал тормоза, датчик температуры, индикатор температуры охлаждающей жидкости, индикаторная лампа уровня топлива, индикатор уровня топлива, индикатор уровня топлива, вольтметр, тахометр, лампы заднего хода, оптика заднего хода, контрольные лампы указателей поворота, выключатель и выключатель указателя поворота, выключатель аварийного освещения
    F6 (8A) Выключатель внутреннего освещения и стоп-сигнала
    F7 (8A) Лампа и выключатель подсветки панели приборов, лампа освещения перчаточного ящика, лампа подсветки прикуривателя и ручки отопителя, контрольная лампа включения габаритов, лампы освещения помещения
    F8 (16A) Электродвигатель вентилятора радиатора, звуковой сигнал
    F9 (8A) Левая лампа, левая задняя лампа
    F10 (8A) Правая лампа, задняя правая лампа, сигнальная лампа и выключатель противотуманных фар
    F11 (8A) Лампы указателей поворота, прерыватель и выключатель указателей поворота, контрольная лампа в аварийном режиме
    F12 (16A) Гнездо для переноски лампы, прикуривателя
    F13 (8A) Дальний свет правая фара
    F14 (8A) Дальний свет (левая фара), контрольная лампа дальней оптики
    F15 (8A) Ближний свет правая фара
    F16 (8A) Ближний свет левой фары

    Реле значений блоков нового образца.

    комната За что отвечает
    K1 Без этого компонента двигатель омывателя заднего стекла не может работать.
    К2 Отвечает за работу указателей поворота, а также световой сигнализации.
    К3 Отвечает за работу двигателя стеклоочистителя.
    K4 Назначение реле — защита стоп-сигналов, а также габаритов автомобиля.
    K5 Этот компонент обеспечивает работу фар дальнего света.
    K6 Эта деталь обеспечивает работу омывателя фар.
    K7 Это реле защищает от отказа электродвигателя электрического стеклоподъемника. Конечно, это действительно так, если в вашем автомобиле установлены окна.
    K8 Клаксон.
    K9 Вентилятор системы охлаждения защищает от перенапряжения.
    K10 Обеспечивает работу обогревателя заднего стекла.
    K11 Лампы ближнего света.

    Форсунка

    Выбор блока предохранителей не зависит от применяемой системы питания, ориентируйтесь на год выпуска автомобиля.

    На девятках с инжектором, помимо штатного БП с маркировкой 2114-3722010-60, установлен еще один вспомогательный.Вы можете найти его под передней панелью со стороны пассажира. Блок предохранителей ВАЗ 2109 (высокая панель) установлен в новой конструкции.

    Схема реле на впрыск ВАЗ 2109

    Блок питания имеет три предохранителя и три реле электромагнитных.

    Как снять и заменить блок

    Такая операция может понадобиться, если необходимо отремонтировать блок питания или заменить его новым. Это по силам сделать даже начинающему водителю. Требуется ключ на 10 (лучше всего использовать головку или розетку).Перед снятием блока питания откройте капот моторного отсека автомобиля.

    Порядок снятия БП:

    1. Отсоединить клеммы от АКБ. Это необходимо для предотвращения возможности короткого замыкания в электрооборудовании.
    2. Для удобства снимите защитную пластиковую верхнюю крышку блока питания.
    3. Блок крепится к корпусу двумя винтами (выворачиваются гаечным ключом).
    4. Отсоединить разъемы с проводами.Один из них расположен в моторном отсеке на широкой стороне агрегата ближе к лобовому стеклу. Сначала снимаем резиновую защитную крышку, а затем, раскачивая, отсоединяем разъем из стороны в сторону.
    5. Остальные разъемы расположены под БП. Чтобы добраться до них, снимите два крайних реле, выкрашенных в черный цвет. После этого поднимается корпус БП и отсоединяются остальные разъемы.

    Блок вынимается из моторного отсека для ремонта или замены.Установка его на место осуществляется в обратной последовательности. В этом случае обратите внимание на резиновую прокладку между БП и кузовом автомобиля. Он должен быть целым, без трещин и надрывов, иначе его заменит на новый. Прокладка нужна для защиты БП от влаги, которая может вызвать короткое замыкание в электрической цепи автомобиля.

    Посмотрите видео канала АвтоМалина о снятии блока предохранителей ВАЗ 2109

    Снятие и замена предохранителей

    При выходе из строя какого-либо элемента электрооборудования автомобиля, в первую очередь, исправности плавкой вставки или электромагнитного реле проверено.Для этого снимаем защитную крышку БП. Он легко снимается после освобождения двух защелок по бокам устройства. На обратной стороне крышки вы можете найти необходимую информацию о предохранителях и реле. Специалисты рекомендуют заменять неисправные детали при отключенном аккумуляторе.

    Исправность плавких вставок проверяют осмотром или измерением сопротивления автомобильным тестером. Внешне не всегда удается обнаружить неисправность защитного устройства. Перед установкой новой плавкой вставки необходимо проверить цепи на наличие короткого замыкания.Если его не удалить, все предохранители перегорят.

    Процедура проверки исправности предохранителей будет следующей:

    1. Выньте плавкий предохранитель.
    2. Измерительный прибор установлен в положение измерения сопротивления.
    3. Щупы прибора прикладываем к ножкам предохранителей и измеряем.
    4. Сопротивление рабочей части должно быть близким к нулю.
    5. Если показания указывают на бесконечность, элемент неисправен.

    Конструкция предохранителей старого блока и новой модели отличается.Блок предохранителей ВАЗ 2109 старой модели оснащен предохранителями цилиндрической формы. Убрать их можно пальцами, но лучше щипцами, чтобы не получить ожоги. Пинцет уже входит в комплект блоков новой конструкции.

    Цилиндрические предохранители старых агрегатов устанавливаются в гнезда с пружинными зажимами. Эти фиксаторы часто окисляются, поэтому их будет полезно очистить. Для этих целей хорошо подойдет школьный ластик, спирт, одеколон или растворитель. Не используйте наждачную бумагу.Желательно подтянуть хомуты, которые после сгорания плавкой вставки нагреваются и теряют свои свойства.

    Пинцет предохранительный Замена предохранителя

    В БП новой конструкции установлены ножевые плавкие вставки. Они имеют цифровое обозначение номинального тока на корпусе, а также цветную окраску, что позволяет легко найти и заменить неисправный прибор. Для замены пинцетом накройте неисправное устройство и раскачивайте его из стороны в сторону, одновременно вытягивая предохранитель вверх. После нескольких попыток это удастся.

    Слаженная работа автомобиля обеспечивается множеством сложных механизмов и узлов.

    Для правильной работы всей системы автомобиля используется электричество.

    Для защиты электрической системы от перегрузки используются предохранители. Все предохранители объединены в один монтажный блок. Блок предохранителей электрической цепи ВАЗ 2109 представляет собой небольшую печатную плату
    с комплектом предохранителей.

    Базовые знания блока на ВАЗ 2109

    1. Эта печатная плата находится под капотом автомобиля с левой стороны возле моторного щита под лобовым стеклом.
    2. Блок предохранителей электрической цепи Ваз 2109 выпускается производителями двух разновидностей. У них есть свои числовые обозначения, но в простонародье их называют просто: «старые» и «новые». Между ними есть несколько принципиальных отличий. Реле на них обозначены по-разному, используются разные типы предохранителей и соответственно разъемы для них разные.

    Блок-схема старого предохранителя

    Монтажный блок 17.3722 старого выпуска состоит из двух компонентов.Первый — это печатная плата, к которой пайкой крепятся все соединительные элементы с контактными площадками. Второй — установка реле и предохранителей.

    Ниже расшифровка маркировки.

    Реле
    1. К1 — отвечает за мытье стекла сзади.
    2. К2 — поворотники и аварийка.
    3. К3 — дворник.
    4. К5 — фары дальнего света.
    5. К6 — очиститель фар.
    6. К8 — отвечает за сигнал.
    7. К9 — включение вентилятора в системе охлаждения двигателя.
    8. К10 — отвечает за обогрев заднего стекла.
    9. К11 — фары ближнего света.
    Структура схемы нового блока
    1. К1 — очиститель фар.
    2. К2 — прерыватель поворотников и аварийка.
    3. К3 — очиститель лобового стекла.
    4. К4 — контроль исправности лампочек.
    5. К5 — отвечает за окно.
    6. К6 — звуковой сигнал.
    7. К7 — обогрев заднего стекла.
    8. К8 — дальний свет.
    9. К9 — ближний свет.
    Автоматические выключатели

    Для различения розеток предохранителей принято использовать обозначение
    латинской буквой F. Сами предохранители маркируются цифрой и буквой A, где число
    означает силу тока, а буква A означает, что данный тип является предназначен для защиты от
    токов короткого замыкания.

    Схема предохранителей

    Ваз 2109 обозначена таким образом.

    1. F1 — очистители фар. Используйте предохранитель (10А).
    2. F2 — повороты и аварийный свет (10А).
    3. F3 — задние стоп-сигналы и лампа освещения салона (10А).
    4. F4 — подогрев стекла и прикуривателя (20А).
    5. F5 — вентилятор сигнала и охлаждения (20А).
    6. F6 — электростеклоподъемники на передних дверях (30А).
    7. F7 — очиститель фар (при работе) и вентилятор отопления (30А).
    8. F8 — противотуманка L (7,5А).
    9. F9 — противотуманная фара П (7,5А).
    10. F10 — лампа освещения приборной панели, лампа моторного отсека и лампа освещения салона (7.5А).
    11. F11 — правильные габариты и фара (7,5А).
    12. F12 — фара ближнего света П (10А).
    13. F13 — фара ближнего света L (7,5А).
    14. F14 — фара дальнего света L и контрольная лампа включения этих фар (7,5А).
    15. F15 — фары дальнего света П (7,5А).
    16. F16 — витки (15А).

    Инструкции по замене предохранителей

    Если в машине есть проблема с каким-либо электрическим устройством, сначала проверьте предохранитель, который отвечает за правильную работу этой цепи.Если проблема именно в нем, не огорчайтесь, отремонтировать своими руками не составит труда даже новичку в этом деле.

    Настоятельно рекомендуется всегда иметь под рукой комплект новых предохранителей. Но следует помнить, что не все электрические цепи защищены предохранителями. К таким устройствам относятся генератор, зажигание, стартер, сам аккумулятор, центральный замок двери.

    Меры предосторожности

    В случае поломки и последующего ремонта необходимо соблюдать осторожность.

    1. При ремонте автомобильного электрооборудования обязательно отключите провод
      от минусовой клеммы аккумуляторной батареи.
    2. При замене предохранителей придерживайтесь маркировки. Ни в коем случае не заменяйте их другими. Также не замыкайте цепь перемычкой.
    3. Так же нельзя закоротить провода, проверить цепь на искру,
      это приведет к прогоранию токовой дорожки.
    4. Если есть необходимость снять блок, то использовать для этого отвертку по металлу
      нельзя.Это может привести к замыканию реле и возгоранию.
      дорожек, что приведет к выходу из строя всей платы.
    Важные моменты

    Если у вас неисправна электросхема ВАЗ 21093 и перед вами стоит задача замены блока
    нового образца на старый, в этом случае обязательно подключите вентилятор двигателя
    , который находится в системе охлаждения. систему через реле.

    Игнорируя это, пути, по которым течет ток, выгорят.Если задача обратная, то есть мы поменяем старую на новую, то нам нужно установить новую версию датчика включения электровентилятора. Это необходимо сделать, потому что его контакты рассчитаны на больший ток.

    Какие могут быть проблемы со схемами предохранителей

    Проблем с электросхемой ВАЗ 21093 может быть несколько.

    1. Электросхема ВАЗ 21093 легко меняется и заменить ее самостоятельно несложно. Более того, в Интернете есть инструкция с фото и видео, как это сделать.Но можно и без него разобраться.
    2. Вся процедура выполняется аккуратно и без спешки.
    3. Отключите все имеющиеся предохранители и реле.
    4. Снимите саму плату. Далее либо замените, либо почистите старый.
    5. Тщательно очистите дорожки растворителем,
      просто делайте все предельно аккуратно и осторожно, так как живые дорожки
      легко могут повредить, а если вы повредите их, придется припаять.
    6. Соберите в обратном порядке.
    7. Электросхема ВАЗ 21093
    8. готова выполнять свои функции.

    Электродвигатели мотор-редукторов (дворники, дворники заднего стекла (ВАЗ-2108, -2109), фары — если установлены) защищены многоразовыми автоматическими биметаллическими предохранителями. Цепь питания системы впрыска (двигатель-2111) защищена плавкой вставкой из провода с уменьшенной жилой (1 мм2). Цепь заряда аккумуляторной батареи, зажигания (карбюраторные двигатели), пуска двигателя, цепи монтажного блока цепи зажигания-генератора не защищены. Мощные потребители (стартер, фары, мотор вентилятора охлаждения, бензонасос и др.) подключаются через реле.

    С 1998 г. на автомобилях вместо блока 17.3722 устанавливаются монтажные блоки 2114-3722010-60 или 2114-3722010-10, 2114-3722010-18 с ножевыми предохранителями. Новые агрегаты отличаются от старых номиналом и обозначением предохранителей, обозначением реле и разъемов (буква X вместо Ш), а также отсутствием таймера омывателя заднего стекла и реле вентилятора мотора системы охлаждения двигателя. (На этих автомобилях установлен сенсорный выключатель нового типа, его контакты рассчитаны на большой ток, поэтому необходимость в реле отпала).Чтобы отличить блок 2114-3722010-60 для семейства ВАЗ-2108 (в цепь питания обмотки возбуждения генератора включены резисторы и диод) от внешне аналогичного блока для ВАЗ-2115, на нем нанесена белая метка. это рядом с разъемом XII.

    Блок предохранителей 2114-3722010-10, 2114-3722010-18, 2114-3722010-60


    А
    Запись
    1
    10

    Клапан омывателя фар
    2
    10
    3
    10

    Внутреннее освещение
    4
    20
    Обогрев заднего стекла
    Реле (контакты) обогрева заднего стекла

    Прикуриватель

    5
    20
    6
    30
    Электростеклоподъемники передних дверей
    Реле питания
    7
    30
    Очистители фар (в рабочем режиме)
    Реле стеклоочистителя (обмотка)
    Электродвигатель вентилятора отопителя
    Электродвигатель омывателя окон
    Электродвигатель очистителя заднего стекла
    Таймер омывателя заднего стекла
    Клапаны омывателя лобового и заднего стекла
    Реле (обмотка) включения электропривода вентилятор системы охлаждения двигателя
    Реле (обмотка) обогрева заднего стекла
    Контрольная лампа обогрева заднего стекла
    8
    7.5
    Левая противотуманная фара
    9
    7,5
    Правая противотуманная фара
    10
    7,5

    Капот двигателя
    Лампы освещения приборов
    Предупреждающий свет

    Лампа прикуривателя
    Левая фара (стояночный свет)

    11
    7,5
    Фара правая (габаритный свет)
    12
    7.5
    Фара правая (ближний свет)
    13
    7,5
    Фара левая (ближний свет)
    14
    7,5
    Фара левая (дальний свет)
    15
    7,5
    Фара правая (дальний свет)
    16
    15
    Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателя поворота)
    Контрольная лампа поворота

    Обмотка возбуждения генератора (при запуске двигателя)
    Контрольная лампа уровня тормозной жидкости
    Контрольная лампа давления масла
    Указатель заслонки карбюратора
    Стояночный тормоз контрольная лампа
    Лампа светового табло «СТОП»
    Датчик температуры охлаждающей жидкости
    Указатель уровня топлива с лампой резерва
    Вольтметр

    17

    Запасной
    18

    Запасной
    19

    Запасной
    20

    Запасной
    Реле
    К1
    Реле стеклоочистителя фар
    К2
    Реле сигнализации / указателя поворота
    К3
    Реле стеклоочистителя
    К4
    Реле исправности ламп
    K5
    Реле электрического стеклоподъемника
    K6
    Звуковые реле
    K7
    Реле обогрева заднего стекла
    K8
    Реле дальнего света фар
    K9
    Реле ближнего света фар

    Блок предохранителей 17.3722

    До 1986 года противотуманные фары в задних фонарях и противотуманные фары были защищены предохранителем № 15 в монтажном блоке. С 1986 года их защищает отдельный предохранитель, расположенный в жгуте проводов возле переключателя противотуманных фар. Этот предохранитель рассчитан на 8 А и расположен в отдельном пластиковом корпусе.


    А
    Запись
    1
    8
    Правая противотуманная фара
    2
    8
    Левая противотуманная фара
    3
    8
    Очистители фар (при включении)
    Реле стеклоочистителя фар (контакты)
    Клапан включения омывателя фар
    4
    16
    Электродвигатель очистителя фар
    Реле очистителя фар (обмотка)
    Электродвигатель обогревателя
    Электродвигатель омывателя окон
    Электродвигатель очистителя заднего стекла
    Таймер омывателя заднего стекла
    Омыватель лобового и заднего стекла
    Обмотка реле вентилятора охлаждения
    Катушка реле включения обогрева заднее стекло
    Лампа освещения перчаточного ящика
    5
    8
    Указатели поворота в режиме индикации поворота и соответствующая контрольная лампа
    Задние фонари (лампы заднего хода)
    Контрольная лампа запаса топлива, давления масла, стояночного тормоза, уровня тормозной жидкости, воздушной заслонки карбюратора
    Вольтметр и контрольная лампа зарядки аккумулятора
    Мотор-редуктор и реле включения очистителя лобового стекла
    Обмотка возбуждения генератора (при запуске)
    Лампа светового табло «СТОП»
    Датчик температуры охлаждающей жидкости и топлива
    6
    8
    Задние фонари (стоп-сигналы)
    Внутреннее освещение
    Электрические стеклоподъемники и реле питания
    7
    8
    Освещение номерного знака
    Капот двигателя
    Контрольная лампа стояночного света
    Лампа приборного освещения и прикуриватель
    Дисплей рычага обогревателя
    8
    16
    Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты)
    Звуковой сигнал и реле его включения
    9
    8
    Левая фара (стояночный свет)
    Левая задняя фара (стояночный свет)
    10
    8
    Правая фара (стояночный свет)
    Правый задний фонарь (стояночный свет)
    11
    8
    Указатели поворота и прерыватель реле аварийной сигнализации (в режиме сигнализации)
    Сигнальная лампа
    12
    16
    Обогрев заднего стекла и выключатель обогревателя
    Прикуриватель
    Патрон переносной лампы
    13
    8
    Фара правая (дальний свет)
    14
    8
    Левая фара (дальний свет)
    Контрольная лампа дальнего света
    15
    8
    Фара левая (ближний свет)
    16
    8
    Фара правая (ближний свет)
    Реле
    К1
    Таймер омывателя заднего стекла (451.3747 / 2108-3747110, 2108-3747110-06)
    К2
    Реле-прерыватель указателей поворота и аварийной сигнализации (493.3747 / 2108-3747010-02)
    К3
    Реле прерывания стеклоочистителя (522.3747 / 2108-3747710)
    К4
    Контактные перемычки вместо реле контроля состояния лампы
    Реле целостности лампы (4402.3747 / 21083-3747410, 21083-3747410-06)
    K5
    Реле дальнего света фар (113.3747 / 2105-3747210-10, 2105-3747210-12)
    K6
    Реле стеклоочистителя фар (112.3747 / 2105-3747210, 2105-3747210-02)
    K7
    Реле стеклоподъемника (13.3747 / 2105-3747210-10, 2105-3747210-12)
    K8
    Звуковые реле (13.3747 / 2105-3747210-10, 2105-3747210-12)
    K9
    Реле вентилятора охлаждения (13.3747 / 2105-3747210-10, 2105-3747210-12)
    K10
    Реле включения обогрева заднего стекла (13.3747 / 2105-3747210-10, 2105-3747210-12)
    K11
    Реле ближнего света фар (13.3747 / 2105-3747210-10, 2105-3747210-12)

    Пикап монтажные блоки автомобилей ВАЗ. Монтажный блок Какие реле есть на ВАЗ 2109

    Поговорим о расположении всей электрики на схемах на ВАЗ 2108, 2109, 21099.Из статьи вы узнаете, где расположены предохранители и реле, а также за что каждое из них отвечает. Кроме того, мы приведем примеры устранения неисправностей электрики и замены предохранителей своими руками.

    Надо сказать, что электрика в переднеприводных ваз 2108, 2109, 21099 проста и неприхотлива. Сами запчасти, комплектующие и предохранители стоят копейки, поэтому не переживайте, если они выйдут из строя. Купить предохранители на модель «Зубило» несложно, они есть везде, кстати и дефицит этих запчастей не грозит.

    При поломке сборки автомобиля ответственность несет электрик, немедленно устраняющий проблему. Воспользовавшись нашими рекомендациями, схемами предохранителей и их значением, вы легко сможете заменить предохранители своими руками. Заменить можно без инструментов, выполняя только инструкции.

    На схеме ниже показано, как найти блок с предохранителями.

    Сразу под блоком лобового стекла с предохранителями

    Крышка снимается одновременно нажатием 2 фиксаторов защелок, как показано на рисунке ниже.

    Возьмите пластиковый пинцет, маленькие плоскогубцы с узкими концами.

    Осторожно, но плотно потяните предохранитель и извлеките его вертикальным движением вверх.

    На фото ниже показан внешний вид блока без крышки.

    Предохранитель задних противотуманных фар расположен отдельно от блока и находится под панелью слева от водителя.

    Обратимся к значениям каждого из предохранителей.В таблице ниже мы раскрыли тему.

    Снятие и замена репетира лампы ВАЗ 2108, 2109, 21099 своими руками

    Таблица номиналов предохранителей ВАЗ 2108, 2109, 21099.
    Предохранитель, № Сила тока, А Значения
    F9. 7,5 Фара противотуманная правая
    F8. 7,5 Левая противотуманная фара
    F1 10 Реле, клапан включения и выключения очистителей фар
    F7. 30 Работа очистителей фар, насоса омывателя, омывателя, очистителя и обогрева заднего стекла, вентилятора отопителя и радиатора, света в перчатке
    F16 15 Стеклоочистители в лобовом стекле, указатели поворота и задние фонари, генератор, уровень тормозной жидкости, датчики давления масла, стояночный тормоз, клапаны карбюратора, температура охлаждающей жидкости, уровень топлива и вольтметр
    F3. 10 Освещение салона автомобиля, фонарь задний
    F6. 30 Электрические стеклоподъемники
    F10 7,5 Освещение номерного знака, лампа освещения открытого пространства, приборной панели, габаритные огни, подсветка прикуривателя
    F5. 20 Клэксон
    F11 7,5 Фонарь габаритный задний правый
    F2. 10 Сигнализация
    F4. 10 Реле, контактные контакты и нагревательный элемент обогрева заднего стекла, прикуриватель
    F15 7,5 Дальний свет Передняя правая фара
    F14 7,5 Фара дальнего света левая
    F13 7,5 Фара ближняя левая
    F12. 7,5 Средний свет правой фары

    Для обеспечения обслуживания и ремонта электрооборудования автомобиля ВАЗ применен особый подход к компоновке каждого из компонентов общей системы.То есть все реле и предохранители размещены в одном компактном корпусе монтажного блока. Использование коммутационных взаимосвязанных цепей различных систем электрооборудования дает возможность безотказной установки большого количества реле по всему корпусу машины и упрощает ремонтный процесс их замены. Для поиска неисправных элементов необязательно разбирать всю машину — достаточно просто заменить само устройство, которое подключается к схеме с помощью унифицированных разъемов.В этом мы помогаем. Далее приведем принципиальную электрическую схему МБ для автомобилей ВАЗ.

    Узел крепления подборщика 2107

    Номер предохранителя Цепи защищенные
    F1 (8A) (10A) Фонари задние (свет задний ходовой) Электронагреватель. Содержит лампу и реле обогрева заднего стекла (обмотка)
    F2 (8A) (10A) Электродвигатели очистителя и гнева лобового стекла. Электро мото очистители и стиральные машины из флиса.Рели Очиститель лобового стекла. Рели очистители и фары (контакты)
    F3 (8A) (10A) Запасной
    F4 (8A) (10A) Запасной
    F5 (16A) (20A) Элемент обогрева заднего стекла и реле обогрева (контакты)
    F6 (8A) (10A) Сигарета. Розетка для лампы
    F7 (16A) (20A) Звуковые сигналы и звуковые сигналы
    F8 (8A) (10A) Беговые указатели в аварийном режиме.Переключатель и переходной переключатель индикаторов поворота и сигнализации в режиме аварийной сигнализации.
    F9 (8A) (10A) Регулятор напряжения генератора (для а / м с генератором Г-222)
    F10 (8A) (10A) Указатели поворота в режиме индикации поворота и соответствующая контрольная лампа. Включите электродвигатель вентилятора (обмотки). Контрольная лампа резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости.Лампа непрерывного заряда аккумуляторной батареи Комбинированные устройства. Вольтметр. Система управления электропневмозажимным карбюратором.Лампочки стояночного тормоза.
    F11 (8A) (10A) Задние фонари (стоп-сигналы). Подсветка салона внутри корпуса
    F12 (8A) (10A) Фара правая (Far Light). Наблюдательные аптеки с реле (с дальним светом)
    F13 (8A) (10A) Левая фара (Дальний свет).Непрерывный световой свет
    F14 (8A) (10A) Левая фара (общий свет). Фонарь задний правый (габаритный свет). Пневматическое освещение номерного знака. Подкаст-лампа. Лампа постоянного освещения
    F15 (8A) (10A) Фара правая (габаритный свет). Соответствующий задний фонарь (габаритный свет). Зажигание прикуривателя. Приборы Осветительные Лампы. Освещение Осветительная коробка
    F16 (8A) (10A) Фара правая (ближний свет).Реле наблюдения за фазой Фантомное процентное реле (со средней подсветкой)
    F17 (8A) (10A) Левая фара (средний свет)

    Монтажный блок схемы 2105-3722010-02 Лада 21054, 21074

    Цепи, защищенные предохранителями

    Номер предохранителя Цепи защищенные
    F1 (10A) Лампочки заднего хода. Электродвигатель подогревателя.Сигнал индикатора обогрева заднего стекла. Реле обогрева заднего стекла (обмотка).
    F2 (10A) Электродвигатели стеклоочистителей. Электродвигатели насоса омывателя лобового стекла. Реле стеклоочистителя. Реле очистителей и омывателя фар (контакты).
    F3 (10A) Запасной.
    F4 (10A) Запасной.
    F5 (20А) Элемент обогрева заднего стекла. Реле включения обогрева заднего стекла (контакты).
    F6 (10A) Сигарета. Часы.
    F7 (20А) Звуковой сигнал. Реле переключения звукового сигнала. Электродвигатель вентилятора вентилятора системы охлаждения радиатора. Радио включение электродвигателя вентилятора охлаждения радиатора (Контакты)
    F8 (10A) Указатели поворота (в режиме аварийной сигнализации). Знаки поворота (в режиме тревоги). Реле-прерыватель направления вращения и сигнализации. Выключатель аварийной сигнализации с контрольной лампой.
    F9 (7.5А) Лампы задних противотуманных фонарей. Включение задних противотуманных фонарей.
    F10 (10A) Указатели поворота (в режиме индикации поворота). Указатели включения выключателя реле. Индикаторная сигнализация поворота. Тахометр. Топливный индекс. Сигнализатор запаса топлива. Сигнал включения стояночного тормоза. Сигнализатор недостаточного давления масла в системе смазки двигателя. Указатель температуры охлаждающей жидкости. Вольтметр. Аварийное состояние рабочего состояния тормозной системы. Индикатор заряда аккумулятора.Обычный электровентилятор. Обмотка возбуждения генератора (Генератор 37.3701).
    F11 (10A) Плаферы салонного освещения. Стоп-сигналы. Лампы освещения багажного отделения.
    F12 (10A) Дальний свет фар (правая блок-фара).
    F13 (10A) Дальний свет фар (левая блок-фара). Сигнал переключения дальнего света.
    F14 (10A) Передний габаритный огонь (левая блок-фара).Задний габаритный огонь (правый фонарь). Освещение знака ссуды. Сигнализатор включения габаритных огней.
    F15 (10A) Передний габаритный огонь (правая блок-фара). Задний габаритный огонь (левый фонарь). Лампа освещения прикуривателя. Лампа освещения приборов. Лампа освещения кровати. Часы (осветительная лампа).
    F16 (10A) Средняя фара (правая блок-фара). Реле очистителей фар (обмотка реле).
    F17 (10A) Средний свет (левая блок-фара).

    Монтажный блок подборщика 2108

    А вот и монтажный блок нового образца. Блок схемы старого образца в целом совпадает, но некоторые контакты (менее 5%) могут не совпадать.

    Принципиальная электрическая схема монтажного блока Лада Самара. (ВАЗ-21099 с пультом ВАЗ-2114).

    Нумерация выводов в контактных площадках, цвет подключаемых к ним проводов и электрических цепей.

    Генератор
    Разъем Контакт Цвет провода Назначение
    Х1 (Ш2) 1 Б. электрические стеклоподъемники
    2 г. Выключатель зажигания (кл.15/2)
    3 GP
    4 GG выключатель ЭЛ. Нагревателя дигатора
    5 R Выключатель зажигания (кл.30/1)
    6 Кр Выключатель зажигания (кл.30)
    7 запирание дверей
    8 P выключатель зажигания (кл.50)
    Х2 (Ш3) 1 BG Выключатель очистителя заднего стекла
    2 г. Указатели точки переключения (правые)
    3 RP Выключатель стоп-сигнала
    4 Б. Контрольная лампа исправности лампы
    5 ПК
    6 ГБ дверь передняя левая
    7 О КОМПАНИИ
    8 34 Контрольная лампа дальнего света
    9
    10 4 оборот задних противотуманных фар
    11 сч. Контрольная лампа резерва топлива
    12 ПК Контрольная лампа уровня топлива
    13 г. до н.э. планер освещения салона
    14 кг Контрольная лампа ручного тормоза
    15 г (C) переключатель указателей поворота (левый)
    16 см. Начальник Фаруциллари
    17
    Х3 (Ш4) 1 Дж. датчик скорости
    2 пП. Выключатель аварийной сигнализации
    3 GP переключатель указателей поворота
    4 сб контрольная лампа уровня масла
    5 С. вес
    6 РБ Контрольная лампа омывающей жидкости
    7 RO контрольная лампа тормозных фонарей
    8 3 Б. дальняя часть
    9 Жз. Переключатель стеклоочистителя ветрового стекла
    10 PG Картридж для подключения переносной лампы
    11 Выключатель зажигания (кл.15)
    12 РФ. выключатель омывателя заднего стекла
    13
    14 Дж. Контрольная лампа постоянного света фар
    15
    16 SG указатель давления масла
    17
    18 R
    19 SO переключатель стеклоочистителя
    20 ИЗ переключатель стеклоочистителя
    21 О КОМПАНИИ оборот задних противотуманных фар
    Х4 (Ш5) 1 Zp Вкл.и контрольная лампа обогрева заднего стекла
    2 ГБ Выключатель света передней фары (Дальний свет)
    3 О КОМПАНИИ дворник
    4 г. до н.э. выключатель наружного освещения
    5 К ресостат осветительных приборов
    6 R аккумулятор
    7 NF. Переключатель очистителя и омывателя лобового стекла
    8 О КОМПАНИИ блок ш5 монтажный блок клемма 3
    9 Sch. переключатель звуковых сигналов
    10 Bp Выключатель стоп-сигнала
    11 R аккумулятор
    12 SP выключатель света передней фары (средний свет)
    13 сигнальная лампа
    14
    15
    16 RG Контрольная лампа тормозной жидкости
    17 ZB указатель температуры охлаждающей жидкости
    18 КБ перезарядка контрольная лампа заряда аккумулятора
    19 LC противотуманная фара противотуманная
    20 RZ Контрольная лампа уровня охлаждающей жидкости
    21 Дж. тахометр
    Х5 (Ш5) 1 3 дальний свет (правый)
    2 3ч. дальний свет (слева)
    3 Sch. средний свет (слева)
    4 P стартер (кл.50)
    5 ПБ радиатор охлаждения электровентилятор
    6 ИЗ средний свет (правый)
    Х6 (Ш6) 1
    2 3
    3 GC указатель пробега (передний левый)
    4
    5
    6
    7
    8 LC комбинезон пожарный (передний правый)
    9 г. до н.э. Телеградский электровентилятор.
    10 LC пожарный (передний левый)
    11 г. указатель поворота (передний правый)
    12 Выключатель света заднего хода
    13 RG Датчик уровня тормозной жидкости
    Х7 (Ш7) 1
    2 GG см.Начальник Фаруциллари
    3 Б. см. Начальник Фаруциллари
    4
    5 сб датчик уровня масла
    6 Sch. звуковых сигналов
    7 ИЗ датчик скорости
    8 ZB датчик температуры охлаждающей жидкости
    9 КБ (кл.61)
    10 R насос омывателя лобового стекла
    11 г. до н.э. Выключатель лампы коммутатора
    12 РБ Датчик уровня омывающей жидкости
    13 РФ. тормозная накладка
    14
    15 KP тахометр
    16 RZ датчик уровня охлаждающей жидкости
    17 ZB реле противотуманных фар
    Х8 (Ш8) 1 л.с. реле противотуманных фар
    2 LC противотуманная пала (левая)
    3 Дж. противотуманная пала (правая)
    4 GP катушка зажигания
    5 R генератор (кл.30)
    6 R генератор (кл.30)
    7
    С. РФ. реле противотуманных фар
    Х9 (Ш9) 1 РФ.
    2 г. ходовой указатель (правый задний)
    3 BG el Очиститель заднего стекла двигателя
    4 Оч фары задние противотуманные
    5 Sch. дверь задняя
    6 ПК дверь передняя правая
    7 г. до н.э. планер освещения салона
    8 кг Датчик ручного тормоза
    9 г. до н.э. Кнопки сигнализации открытой двери
    10
    11 ИЗ лампа освещения номерного знака
    12 ГБ дверь передняя левая
    13 Б. планер освещения салона
    14 P стоп-сигналы
    15 Дж. общий огонь (сзади справа)
    16 3 Фонарь заднего хода
    17 LC общий пожарный (задний левый)
    18 GG очиститель заднего стекла
    19 элементы обогрева заднего стекла
    Х11 (Ш21) 1 Дж. насос
    2 РФ. Клапан омывателя заднего стекла
    3
    4 Дж. насос
    5 г. до н.э. лампа для подкастов
    6
    7
    8 KC. лампа для подкастов
    9 Б.
    10 см. Стеклоочиститель Окна
    11
    12 SO Датчик аварийного давления масла
    13
    14 R Клапан омывателя лобового стекла
    15 SO см. Стеклоочиститель
    16 ИЗ стеклоочиститель двигателя эл. Почты
    17 ZB стеклоочиститель двигателя эл. Почты
    18
    19

    Монтажный блок подборщика 2109

    Монтажный блок ВАЗ 2109 предназначен для совмещения жгутов проводов, а также для размещения реле и предохранителей.На первых моделях использовался монтажный блок типа 17.3722. Он состоит из корпуса, состоящего из двух частей, и печатной платы, к которой припаяны выводы для соединения с площадками жгутов проводов, установки реле и предохранителей.

    На автомобилях С. форсунка Крепежные блоки двигателя используются аналогично 2114-3722010-60, но отличаются подключением вентилятора охлаждения радиатора.

    Номер предохранителя ‘ Цепи защищенные
    1 (8 А) F9 (7.5 А) Фара противотуманная правая
    2 (8 А) F8 (7,5 А) Левая противотуманная фара
    3 (8 А) F1 (10 А) Очистители фар (на момент включения). Реле включения очистителя
    Фары (контакты). Переключающий клапан омывателя Phamp
    4 (16 А) F7 (30 А) Очистители фар (рабочий режим). Реле с очистителями персонала
    (обмотка). Электродвигатель вентилятора отопителя. Электродвигатель стеклоомывателя.Моторчик очистителя заднего стекла. Реле времени заднего слоя. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения системы охлаждения двигателя электрическая рис. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла.
    Значок лампы освещения
    5 (8 А) F16 (15 А) Указатели поворота и реле-прерыватели поворота и аварийные индикаторы (в режиме индикации вращения). Контрольная лампа указателя поворота. Задние фонари (фонари заднего хода).
    Реле включения очистителя двигателя и очистителя лобового стекла. Обмотка возбуждения генератора (при запуске двигателя). Контрольная лампа уровня тормозной жидкости. Лампа проверки давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «Ситор». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
    6 (8 А) FB (10 А) Фонари задние (стоп-сигналы). Планшетное освещение салона
    6 (8 А) F6 (30 А) Электростеклоподъемники передних дверей.Включение стеклоподъемников
    7 (8 А) F10 (7,5 А) Светильники для знаков кредита. Подкаст-лампа. Приборы осветительные лампы. Контрольная лампа наружного освещения. Плата подсветки рычагов отопителя. Лампа освещения прикуривателя
    8 (16 А) F5 (20 А) Электродвигатель вентилятора системы охлаждения двигателя и реле переключения (контакты). Звуковой сигнал и реле его включения
    9 (8 А) F10 (7,5 А) Фара левая (габаритный свет).Фонарь задний левый (габаритный свет)
    10 (8 А) F11 (7,5 А) Фара правая (габаритный свет). Фонарь задний правый (габаритный свет)
    11 (8 А) F2 (10 А) Указатели поворота и этикетка сигнального реле (в режиме сигнализации). Контрольная лампа аварийной сигнализации
    12 (16 А) F4 (20 А) Элемент обогрева заднего стекла. Реле (контакты) обогрева заднего стекла. Розетка для переносной лампы.
    Сигарета
    13 (8 А) F15 (7,5 А) Фара правая (Far Light)
    14 (8 А) F14 (7.5 А) Фара левая (Far Light). Контрольная лампа включения дальних фар
    15 (8 А) F13 (7,5 А) Фара левая (Middle Light)
    16 (8 А) F12 (7,5 А) Фара правая (ближний свет)

    Монтажный блок подборщика 2110

    Цепи, защищенные предохранителями

    Номер предохранителя Цепи защищенные
    F1 (5A) Лампы Освещение Освещение Номер Вывеска Осветительные приборы.Непрерывная лампа общего света. Освещение багажника. Люминесцентное освещение левой стороны
    F2 (7,5 А) Левая фара (средний свет)
    F3 (10A) Левая фара (Far Light)
    F4 (10A) Правая противотуманная фара
    F5 (30А) Электродвигатели стеклянных дверей
    F6 (15A) Переносная лампа
    F7 (20А) Электродвигатель вентилятора охлаждения двигателя.
    F8 (20А) Нагревательный элемент заднего стекла. Реле (контакты) на включение обогрева заднего стекла
    F9 (20А) Клапан рециркуляции. Супервизоры и омыватели ветрового, заднего стекла и фары (обмотки) обогрева заднего стекла
    F10 (20A) Запасной
    F11 (5A) Лампы габаритного света правой стороны
    F12 (7.5А) Правая фара (средний свет)
    F13 (10A) Фара правая (дальний свет). Лампа непрерывного света
    F14 (10A) Левая противотуманная фара
    F15 (20A) Электрообогрев сидений. Блокировка замка багажника
    F16 (10A) Индикация повторного прекращения вращения и аварийной сигнализации (в аварийном режиме). Лампа непрерывной аварийной сигнализации
    F17 (7.5А) Освещение салона освещения. Лампа индивидуального освещения. Молния выключателя зажигания. Круги стоп-сигнала. Шансы (или маршрутный компьютер)
    F18 (25A) Ящики для освещения освещения. Контроллер нагревателя. Экипаж
    F19 (10a) Запирание дверных замков. Контроль уровня платы за стоп-сигнал и габаритный свет. Указатели поворота с контрольными лампами. Фары обратного света. Возбуждение обмотки генератора. Блок индикации бортовой системы управления.Комбинация устройств. Шансы (или маршрутный компьютер)
    F20 (7,5 А) Лампы задних противотуманных фонарей


    Схема комбинации приборов ВАЗ
    2110, г. 2110, 2111, 2112

    Узел крепления подборщика 2113, 2114, 2115

    Монтажная схема ВАЗ-2113, 2114, 2115 номер версии 1.

    Схема установочного блока ВАЗ-2113, 2114, 2115 версия №2.

    Нумерация разъемов в соединительных колодках ВАЗ 2113, 2114, 2115

    Монтажный блок новых образцов-2113, 2114, 2115. Расположение предохранителей и реле.

    К1-реле включения очистителей фар;
    К2-реле обрыва вращения и сигнальные индикаторы;
    К3-реле стеклоочистителя;
    К4-реле контроля исправности ламп;
    К5-реле стеклоподъемников;
    К6-реле включения звуковых сигналов;
    К7-реле включения электрообогрева заднего стекла;
    К8-реле включения дальнего света фар;
    К9-реле включения ближнего света фар; Предохранители
    F1-F20;
    X11 — Выводы подушек ремня безопасности

    Цепи стола с предохранителями на ВАЗ 2114

    Номер ПОССИВЕР Сила тока Цепи, защищающие предохранитель
    F1 20 Реле включения задних противотуманных фар.Круги задних противотуманных фонарей. Табличка задних противотуманных фар
    F2. 10 Указатели поворота, указатели поворота реле Ravenger и указатели сигнализации (в режиме сигнализации) Контрольная лампа сигнализации
    F3. 7,5 Планшет переднего освещения кабины. Планировщик центрального освещения кабины. Напольное освещение багажного отделения. Лампа освещения замка зажигания система управления двигателем. Лампы тормозных сигналов. Маршрутный компьютер (если установлен)
    F4. 20 Патрон соединительный переносной лампы. Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла
    F5. 20 Звуковой сигнал. Реле переключения звукового сигнала. Вентиляторная система охлаждения электродвигателя. Вентилятор предохранителя.
    F6. 30 Электростеклоподъемники. Включение стеклоподъемников (Контакты)
    F7. 30 Электродвигатель отопителя.Предохранитель печки ВАЗ 2114, ВАЗ 2115. Электродвигатель омывателя лобового стекла. Электродвигатели очистителей фар (в работе) Предохранитель прикуривателя. Лампа освещения кровати. Реле обогрева заднего стекла (обмотка)
    F8. 7,5 Предохранитель на противотуманки ВАЗ 2114, 2115 — Правая противотуманная фара
    F9. 7,5 Предохранитель на противотуманки ВАЗ 2114, 2115 — Левая противотуманная фара
    F10 7,5 Лампы габаритного света левой стороны.Ламповая сигнализация на габаритном свете. Лампы петлевого освещения. Лампа подкапота Устройство выключателя освещения. Предохранители лампы, выключатели освещения, бытовая техника, прикуриватель, пепельница, рычаги управления отопителем
    F11 7,5 Лампы габаритного света справа
    F12. 7,5 Фара правая (салазки)
    F13 7,5 Фара левая (Middle Light)
    F14 7,5 Левая фара (Far Light).Лампа Far Light Light Heights
    F15 7,5 Фара правая (Far Light)
    F16 15 Указатели поворота, реле вращения и реле сигнализации (в режиме индикации вращения). Лампочки заднего хода. Реле контрольных ламп. Блок индикации бортовой системы управления. Комбинация устройств. Лампы лампы недостаточного давления масла. Лампа сигнализатора стояночного тормоза (сигнализирует стоп-предохранитель). Лампа сигнализатора уровня тормозной жидкости.Контрольная лампа разряда аккумуляторной батареи. Маршрутный комп (если установлен). Обмотка возбуждения генератора (в режиме запуска двигателя). Передний дворник. Регулировка обогрева сидений.

    Электродвигатели электродвигателя (очистители лобового стекла, заднее стекло (ВАЗ-2108, -2109), фары — при наличии) защищены автоматическими биметаллическими предохранителями многоразового использования. Цепь питания системы впрыска (двигатель-2111) защищена плавкой вставкой из провода жилого уменьшенного сечения (1 мм2).Не защищать цепи заряда аккумуляторной батареи, зажигания (карбюраторные двигатели), запуска двигателя, цепи «Генератор — замок зажигания — монтажный блок». Через реле подключаются мощные потребители (стартер, фары, электродвигатель вентилятора системы охлаждения, электровизатор и т. Д.).

    С 1998 г. на части автомобиля вместо блока 17.3722 устанавливаются монтажные блоки 2114-3722010-60 или 2114-3722010-10, 2114-3722010-18 с ножевыми предохранителями. Новые блоки отличаются от старого номиналом и обозначением предохранителей, обозначением реле и разъемов (буква x вместо W), а также отсутствием реле времени омывателя заднего стекла и реле вентилятора охлаждения двигателя (для этих автомобилей установлен датчик нового типа, рассчитаны его контакты.На большом токе, поэтому необходимость в реле отпала). Чтобы отличить блок 2114-3722010-60 для семейства ВАЗ-2108 (резисторы и диоды включены в схему питания) от внешне аналогичного блока для ВАЗ-2115, рядом с XII разъемом имеется белая метка.

    Блок предохранителей 2114-3722010-10, 2114-3722010-18, 2114-3722010-60


    А
    Назначение
    1
    10

    Аптека Омок Аптека Клапан
    2
    10
    3
    10

    Планшет для салонного освещения
    4
    20
    Элемент обогрева заднего стекла
    Реле (контакты) обогрева заднего стекла

    Сигарета

    5
    20
    6
    30
    Электростеклоподъемники передних дверей
    Включение стеклоподъемников
    7
    30
    Очистители фар (рабочий режим)
    Реле в том числе аптека Аптека (обмотка)
    Электродвигатель вентилятора отопителя
    Электромотор омывателя стекла
    Электродвигатель очистителя заднего стекла
    Реле времени владельца заднего стекла
    Клапаны включения омывателя ветровых и задних окон
    Реле (обмотка) включения электровентилятора системы охлаждения двигателя
    Реле (обмотки) включения обогрева заднего стекла
    Контрольная лампа обогрева заднего стекла
    8
    7.5
    Левая противотуманная фара
    9
    7,5
    Правая противотуманная фара
    10
    7,5

    Лампа для подкастов
    Лампы осветительных приборов
    Контрольная лампа наружного освещения

    Лампа освещения прикуривателя
    Левая фара (общий свет)

    11
    7,5
    Фара правая (общий свет)
    12
    7.5
    Фара правая (средний свет)
    13
    7,5
    Фара левая (Middle Light)
    14
    7,5
    Фара левая (Far Light)
    15
    7,5
    Фара правая (Far Light)
    16
    15
    Указатели вращения и реле-прерыватель направления вращения и сигнализация (в режиме индикации вращения)
    Контрольная лампа поворота

    Обмотка возбуждения генератора (при запуске двигателя)
    Контрольная лампа тормозной жидкости
    Контрольная лампа давления масла
    Контрольная лампа воздушная демпфер карбюратора
    Контрольная лампа стояночного тормоза
    Световая лампа Табло «Стоп»
    Указатель температуры охлаждающей жидкости
    Указатель уровня топлива с контрольной лампой
    Вольтметр

    17

    Запасной
    18

    Запасной
    19

    Запасной
    20

    Запасной
    Реле
    К1.
    Реле с очистителями персонала
    К2.
    Реле-прерыватель направления вращения и сигнализации
    К3.
    Реле очистителя лобового стекла
    К4.
    Реле контрольных ламп
    К5.
    Реле переключения мощности
    К6.
    Реле звукового сигнала поворота
    К7.
    Заднее включение обогрева заднего стекла
    К8.
    Реле дальнего света
    К9.
    Реле среднего света фар

    Блок предохранителей 17.3722

    До 1986 года противотуманные фары в задних фонарях и контрольная лампа противотуманных фар были защищены предохранителем № 15 монтажного блока. С 1986 года их защищает отдельный предохранитель, расположенный в жгуте проводов возле переключателя противотуманных фар.Этот предохранитель рассчитан на ток 8 А и находится в отдельном пластиковом корпусе.


    А
    Назначение
    1
    8
    Правая противотуманная фара
    2
    8
    Левая противотуманная фара
    3
    8
    Очистители фар (на момент включения)
    Реле, включая персонал (контакты)
    Аптека Omock Аптечный клапан
    4
    16
    Электродвигатель очиститель флисовый
    Реле Фармацевтическая аптека (Обмотка)
    Электродвигатель обогревателя
    Электромотор мойки стекол
    Электродвигатель очистителя заднего стекла
    Заднее реле времени Задний ветер
    Клапан включения омывателя ветрового и заднего стекла
    Реле включения обмотки электрическое вентилятор системы охлаждения
    Обмотка реле обогрева заднего стекла Контрольная лампа обогрева заднего стекла
    Значок лампы освещения
    5
    8
    Указатели поворота в режиме индикации вращения и соответствующая контрольная лампа
    Задние фонари (лампы заднего хода)
    Контрольная лампа резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости, воздушной заслонки карбюратора
    Вольтметр и лампа зарядки аккумулятора
    Реле включения двигателя и очистителя лобового стекла
    Обмотка возбуждения генератора (пуск)
    Световая лампа Табло «Стоп»
    Указатели температуры охлаждающей жидкости и уровня топлива
    6
    8
    Задние фонари (стоп-сигналы)
    Внутреннее освещение кузова
    Электрические стеклоподъемники и электрические стеклоподъемники
    7
    8
    Освещение, освещение
    Подкаст, лампа
    Осветительная лампа для осмотра,
    Лампа для освещения приборов и лампа для освещения прикуривателя
    Подсветка для обогрева, Подсветка, табло
    8
    16
    Электродвигатель вентилятора системы охлаждения двигателя и реле переключения (контакты)
    Звуковой сигнал и реле его включения
    9
    8
    Фара левая (габаритный свет)
    Фонарь задний левый (габаритный свет)
    10
    8
    Фара правая (габаритный свет)
    Фонарь задний правый (габаритный свет)
    11
    8
    Указатели хода и этикетка сигнального реле (в режиме сигнализации)
    Контрольная лампа сигнализации
    12
    16
    Элемент обогрева заднего стекла и реле включения обогрева
    Сигарета
    Розетка для лампы
    13
    8
    Фара правая (Far Light)
    14
    8
    Левая фара (Far Light)
    Контрольная лампа включения дальнего света
    15
    8
    Фара левая (Middle Light)
    16
    8
    Фара правая (средний свет)
    Реле
    К1.
    Заднее реле Relo, заднее стекло (451.3747 / 2108-3747110, 2108-3747110-06)
    К2.
    RELATER BLACKER OF RADIOT AND AUCTION Alarm (493.3747 / 2108-3747010-02)
    К3.
    Реле Swiber (522.3747 / 2108-3747710)
    К4.
    Контактные перемычки на месте управляющего реле
    Реле контроля исправности лампы (4402.3747 / 21083-3747410, 21083-3747410-06)
    К5.
    Реле включения дальнего света фар (113.3747 / 2105-3747210-10, 2105-3747210-12)
    К6.
    Реле заводской аптеки (112.3747 / 2105-3747210, 2105-3747210-02)
    К7.
    Реле стеклоподъемников (13.3747 / 2105-3747210-10, 2105-3747210-12)
    К8.
    Реле звуковой сигнализации (13.3747 / 2105-3747210-10, 2105-3747210-12)
    К9.
    Реле включения электровентилятора охлаждения (13.3747 / 2105-3747210-10, 2105-3747210-12)
    K10
    Задний выключатель обогрева заднего стекла (13.3747 / 2105-3747210-10, 2105-3747210-12)
    К11.
    Реле запчастей среднего света (13.3747 / 2105-3747210-10, 2105-3747210-12)

    Где блок предохранителей схемы карбюратора ВАЗ 21099? Сама плата находится под капотом с левой стороны лобового стекла и закрывается крышкой.Также нарисована условная схема подключения каждого из предохранителей и их номинал (указывается в допустимом диапазоне силы тока, то есть в амперах). Монтажный блок ВАЗ закрыт в пластиковый корпус. Также есть запасные предохранители (по бокам). Однако в «девятке» есть второй блок, который находится уже в машине. Вот те предохранители, которые отвечают за подключение цепи питания к топливным насосам и некоторым другим компонентам.

    Блок-схема предохранителей в ВАЗ 21099

    Прежде всего, стоит отметить, что на ВАЗ 21099 нового типа, которые выпускались с 1998 года, устанавливались новые вариации БП с П-образными предохранителями.


    Изобретение работы то же, но элементы не взаимозаменяемы. Желательно учитывать этот аспект при ремонте или замене предохранителей. В БП нового типа есть сигнальная цепочка, идущая на щиток приборов. Это индикатор, который загорается при появлении неисправности в работе самого блока и электрочайников. В машинах старого образца эта цепь отсутствовала. В некоторых машинах его переводили в подушку (индикатор спускового крючка).

    Схема монтажного блока (рис. 1), который находится под капотом, находится на крышке изнутри.Это условная схема с отметками, где расположен каждый из предохранителей и за какую цепь он отвечает. Также схема монтажного узла ВАЗ 2109 дополнительно напечатана в инструкции по эксплуатации автомобиля. По нему можно за считанные секунды найти расположение любой из цепей электриков, что дает необходимую информацию для диагностики контакта электрической цепи. Но при этом некоторые из них связывают несколько цепочек. Например, F4 — это не только предохранитель прикуривателя, но и реле, отвечающее за обогрев заднего стекла (если оно есть) и разъем переносной лампы освещения.

    Если рассматривать блок предохранителей-форсунок ВАЗ 21099 (без карбюратора), то тут идентичная схема подключения. Единственное исключение — некоторые цепочки не закроются, но это нормально. Как всегда — можно сравнить с условной схемой, которая продублирована на крышке монтажного блока.

    Изображение 1. Схема монтажного узла.

    Несколько слов о самих предохранителях

    Предохранитель — это просто кусок проводника с определенным сопротивлением и максимально допустимой критической нагрузкой.Если указанный диапазон необходимо преодолеть, то внутренняя часть просто сгорит, и электрическая цепь разорвется, не допуская разводки (и ее изоляции).

    В автомобиле для каждой из электрических цепей установлены свои предельные значения по текущей мощности. Например, тот, что отвечает за работу прикуривателя ВАЗ, рассчитан на 20 ампер. Естественно, если есть предохранитель меньшего номинала, то при малейшем превышении его нормы просто перегружен.Если ставить с большим номиналом, при превышении допустимого значения произойдет разводка электропроводки. Поэтому это так неприемлемо и считается нарушением элементарных норм безопасности эксплуатации транспортного средства.

    Блок предохранителей ВАЗ 21099 прямо с завода изначально ставится запасным. Они расположены по обеим сторонам основной платы. В ВАЗ 2108 — тоже самое, но там внутри салона поставлены только реле, отвечающие за работу бензонасоса и обогрев заднего стекла (а также магнитолу).

    Интересно, что максимально возможная нагрузка для блока предохранителей приходится на цепь, соединяющую электролифты стекол. Там максимальная сила тока может составлять 30 ампер. В блоках нового образца его заменили на эталон на 20 ампер.

    Как заменить предохранители? Для этого вам понадобится:

    • выключить мотор;
    • снимаем минусовую клемму с АКБ. Желательно подождать несколько минут для устранения остаточного напряжения;
    • снимаем крышку предохранителя 2109;
    • с помощью мультиметра найти вышедший из строя предохранитель;
    • проверить цепь на наличие короткого замыкания;
    • поставил новый предохранитель;
    • подать напряжение на цепь и убедиться, что не произошло повторной перегрузки.

    Ни в коем случае нельзя ремонтировать с применением неоригинальных комплектующих, а тем более заменяя их на сторонние проводники. Среди российских водителей популярна тенденция вместо предохранителя ставить 5-копеечные монеты (это можно сделать на «девятке» старого образца). Поступая так, вы должны понимать, что вы можете не только сжечь всю электронику автомобиля, но и вызвать пожар!

    Как проверить работу электрической схемы?

    Для проверки работоспособности блока ВАЗ 2109 достаточно выполнить трансверсию каждой из цепей мультиметром.

    В моторных вариациях карбюратор предельно простой, так как контакты агрегата полностью разомкнуты. При обнаружении множественных разрывов будет дешевле и проще заменить весь блок. Новый образец подходит, да еще от 2114 — б.у. там идентичные.

    Если работает только одна из частей блока, придется искать порванную цепь. Поиск упростит знание следующих правил:

    • если не работает схема питания печки, то нужно искать неисправный элемент с помощью F4 или F7.Последний отвечает за работу вентилятора, разносящего внутрь салона теплый воздух;
    • замена прикуривателя понадобится, если не работают сразу несколько цепей: F4, F10, блок 7;
    • для омывателей, патрона переносного фонаря и щеток заднего стекла соответствует реле F7;
    • при неисправности бензонасоса «виновником» является плата предохранителя, которая находится с левой стороны руля (в автомобиле).

    Это неисправности, с которыми чаще всего приходится сталкиваться водителям.

    Запомните, с блоком предохранителей в карбюраторе ВАЗ 21099 все довольно просто. Самое сложное — это поиск неисправного элемента. Но устранить проблему несложно, если есть запасные предохранители. В ВАЗ 21099, в отличие от ВАЗ 2108, они предусмотрены производителем. Не нужно забывать при необходимости своевременно их восстанавливать.

    Всем привет, сегодня хочу рассмотреть блок предохранителей старого и нового образца на машине ВАЗ 2109 в простолюдинке всего девятку.Если вы попали на девятку, любую или элемент, работающий от электричества, то первым делом нужно проверить монтажный блок. А точнее предохранитель, возможно, он сгорел, и его надо заменить. Напоминаем, что при замене предохранителя на новый я всегда должен следить за ампережом.

    Блок предохранителей на девятке находится под капотом с левой стороны, а точнее от водителя, чтобы добраться до него как вы уже поняли нужно капот открывать. Ниже вы можете увидеть расшифровку предохранителей и реле автомобиля ВАЗ 2109.

    Старые автомобили ВАЗ 2109 комплектуются блоками предохранителей, маркировка которых 17.3722. Этот БП состоит из корпуса и инженерного щита. Контакты проводов, предохранителей и реле припаиваются.
    Более новые версии девяток, начало выпуска которых произошло с 1998 года, тогда БП имеет маркировку 2114-3722010-60. Вот смотрим уже предохранители.

    Установочный блок старого образца 17.3722


    Расшифровка предохранителей ВАЗ 2109 (Установочный блок старого образца)

    F1 10A Запасной предохранитель
    F2 10A Указатели поворота, прерыватель аварийной сигнализации (во избежание), контрольный свет аварии
    F3 10A Задние стоп-сигналы, подсветка салона Paul
    F4 20A Нагревательный элемент заднего стекла, контакты обогрева заднего стекла, розетка для переноски, прикуриватель
    F5 20A Beep (Claxon), Classone Switch
    F6 30A Запасной предохранитель
    Электродвигатель F7 30A Вентилятор печей, омыватель лобового стекла электродвигателя, Реле включения электровентилятора радиатора, реле обогрева заднего стекла, контрольная лампа обогрева на заднем стекле, лампа освещения Бардачка
    F8 7,5A Запасной предохранитель
    F9 7,5A Запасной предохранитель
    F10 7,5A Левая габаритная фара
    F11 7,5A Правая габаритная фара
    F12 7,5A Правая фара
    F13 7,5A Левая фара
    F14 7,5A Левая фара Фара, дальний свет поворота
    F15 Правая фара
    F16 15A Указатели поворотников и прерыватель цепи (в режиме индикации поворотников), контрольная лампа поворотников, задние фонари, пн. включение и выключение лобового стекла, лампа проверки давления масла, ручной стоп-сигнал, указатель температуры охлаждающей жидкости, указатель уровня топлива, контрольная лампа запаса топлива, вольтметр

    Расшифровка реле ВАЗ 2109 (монтажный блок старого образца)

    1- Рабочие элементы очистки передней оптики

    2- Омыватель заднего стекла работоспособность двигателя

    3- Защита от поломки ламп поворотных сигналов и световой сигнализации

    4- Защита лобового стекла от мотора лобового стекла

    5- Позволяет определить производительность лампы

    6- Защита от перенапряжения системы обогрева заднего стекла

    8- Фонари Far Far

    9- Лампы средней фары

    11- Отвечает за работу вентилятора охлаждения двигателя.Если это реле выходит из строя, увеличивается риск перегрева двигателя

    12- Работа Класона

    Блок предохранителей нового образца ВАЗ 2109


    1. Предохранитель 8A
    2. Предохранитель 8A
    3. Предохранитель 8A
    4. Реле вентилятора радиатора с обмоткой 16A, электрическая цепь переключателя и электродвигатель печи
    5. Переключатель цепи переключателя 3A в режиме поворотной стрелки, поворотные сигналы, поворотный выключатель сигнала, контрольная лампа указателя поворота, контрольная лампа указателя поворота, переключатель оптики заднего хода, лампа заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры охлаждающей жидкости, датчик температуры, контрольная лампа и аварийное масло датчик давления, лампа выхода тормоза, выключатель гидравлического тормоза, выключатель стояночного тормоза
    6.8A Лампы стоп-сигнала, Подсветка салона Paul
    7. НОМЕРА ОСВЕЩЕНИЯ 8A, ВКЛЮЧАЮЩАЯ ЛАМПА УСТАНОВКИ ПРИВОДА, СВЕТ, СВЕТОДИОДНЫЙ ОБОГРЕВАТЕЛЬ И СИГОРНЫЙ СВЕТ, BARDACH CLOFFF, переключатель и лампа подсветки приборной панели
    8. 16A Claxon, Claxon Switch, вентилятор радиатора электродвигатель
    9. 8А фонарь левый размер, левый задний габарит
    10. 8А фонарь правый, фонарь правый задний габарит, противотуманный выключатель, противотуманный контрольный фонарь
    11. 8А Переключатель и указатели поворота, указатели поворота. Указательные лампы, контрольная лампа в режиме избегания
    12.16A Прикуриватель, гнездо для крепления лампы
    13. 8A Дальний свет правой фары
    14. 8A Дальний свет левой фары, контрольная лампа дальней оптики
    15. 8A Средний свет правой фары
    16. 8A Средний свет левой фары

    Расшифровка реле в блоке предохранителей нового образца ВАЗ 2109

    К1. Без него двигатель омывателя заднего стекла работать не будет
    K2. Ответственный за работу указателей поворота и световой сигнализации
    К3. Обеспечивает работу стеклоочистителя
    K4. Защищает лампы Стоп-сигналов и габариты автомобиля
    К5. Обеспечивает работу длинномерных фонарей
    К6. Гарантирует работу омывателя оптики
    К7. Защищает электродвигатель стеклоподъемников, если так, установлен на вашем автомобиле
    К8. Звуковой сигнал или просто щелчок по
    K9. Защищает от повышенного напряжения вентилятор охлаждения двигателя
    К11. Отвечает за работу устройства обогрева заднего стекла
    K12 Обеспечивает лампы ближнего света

    Ну, мы все рассмотрели распиновку и расшифровку блока предохранителей на автомобиле ВАЗ 2109. Также хотелось бы отметить, что в большинстве случаев схема предохранителей и реле практически всегда присутствует на корпусе или на крышке. монтажный блок, поэтому думаю разобраться в этом вопросе не составит труда. До сих пор.

    Дом | Магазин Powercoin Pw

    Срок службы | О нас | Свяжитесь с нами
    Специальное предложение

    50 шт. Ультратонкие презервативы для мужчин презервативы из натурального латекса с большим количеством смазочных контрацептивных игрушек G Spot Penis Sleeve Взрослые продукты секса


    4 доллара США.99 4,19 доллара США (- 16%)
    Показать промо

    HAANZHALL 50MM Ручная кофемолка Из нержавеющей стали Мельница для заусенцев Коническая мельница для кофе в зернах Ручная кофемолка


    65,99 долл. США 46,19 долл. США (- 30%)
    Показать промо

    NBX пенал пароль двойные двери школьные принадлежности для девочек розовый большой емкости ящик для ручек милые косметические коробки сумка для хранения


    20 долларов США.75 15,15 долларов США (- 26%)
    Показать промо

    4 шт. Авто радио панель дверной зажим панель отделка тире аудио комплект для удаления ремонт ручной кокпит аксессуары для инструментов


    1,67 доллара США 1,59 доллара США (- 4%)
    Показать промо

    JEOC ATP1S, призма 360 градусов с креплением 5/8 «, для тахеометра Topcon Sokkia


    165 долларов США.00 Долларов США (- 0%)
    Показать промо

    Mocha Hair 10A Европейское прямое наращивание волос девственницы 8 «28» 100% необработанный уток для волос Nature Color


    112,00 долларов США 82,88 долларов США (- 26%)
    Показать промо

    ЖК-будильник, большой экран, светодиодный дисплей, электронный будильник, стол, температура, влажность, часы, электронный будильник


    23 доллара США.00 16,10 долл. США (- 29%)
    Показать промо

    Мужская зимняя осенняя куртка Белые куртки на утином пуху Мужские ультралегкие пуховики с капюшоном Теплая верхняя одежда Пальто Парки на открытом воздухе


    32,90 долл. США 25,66 долл. США (- 22%)
    Показать промо

    Sunber Hair Малазийские прямые волосы, 3 пучка, с закрытием, натуральный цвет, с высокой степенью соотношения, пучки волос Remy с плетением, с кружевным закрытием


    229 долларов США.50 128,52 долларов США (- 43%)
    Показать промо

    Косметическое зеркало для макияжа Комплект светодиодных лампочек USB-порт для зарядки Косметическая лампа с подсветкой Профессия Зеркала для макияжа Яркость света D43


    22,46 долл. США 12,58 долл. США (- 43%)
    Показать промо

    Беспроводное зарядное устройство Slicecharge Pro 30 Вт Сертифицированная Qi Беспроводная зарядная панель 6 катушек Коврик для беспроводной зарядки для iPhone Apple Watch 5 4


    231 долл. США.00 Долларов США (- 0%)
    Показать промо

    Syrinx с лентой Сенсор сенсорного экрана для ZTE Blade AF3 T221 A5 A5 Pro Сенсорный экран Стекло планшета Передняя сенсорная панель Замена


    2,90 долл. США 2,75 долл. США (- 5%)
    Показать промо

    1 шт.SunnySky X2826 550KV / 740KV / 880KV / 1080KV Outrunner Внешний ротор Бесщеточный двигатель для RC вертолета


    69 долларов США.77 36,98 долл. США (- 46%)
    Показать промо

    Графический карандаш для рисования Сменный аккумуляторный стилус для планшетов HUION UGEE Funtuos Gaomon VIKOO LIJING (без батареи AAA)


    10,98 долл. США долл. США (- 0%)
    Показать промо

    TZT PS100 / N1201SA 137,5 МГц 2,7 ГГц УФ антенный анализатор РЧ КСВ метр Тестер


    112 долларов США.25 101,02 доллара США (- 10%)
    Показать промо

    DIY комплект солнечных панелей 20 шт. Монокристаллический солнечный элемент 6×6 с 20 м табуляцией провод 2 м шинопровод и 1 шт. Флюсовая ручка


    35,30 долл. США долл. США (- 0%)
    Показать промо

    kebidu 4K * 2K HDMI Switcher HDTV 1080p 5-портовый вход 3 порта для 1 переключателя-селектора Splitter Hub с ИК-пультом дистанционного управления 3D для PS3 Xbox 360


    5 долларов США.13 4,51 доллара США (- 12%)
    Показать промо

    Очки IPL, защитные фонари для глаз, лазерные защитные маски для глаз, IPL Beauty для пациентов с медицинским освещением


    6,85 долл. США 5,48 долл. США (- 19%)
    Показать промо

    FB15R06KL4 FB15R06KL4_B1 FB15R06KL4 B1


    20,50 долларов США 13 долларов США.12 (- 36%)
    Показать промо

    160 см # 6 Телесного цвета кожа высшего качества Красивая сексуальная женщина секс-робот полный TPE с металлическим каркасом секс-кукла мужская секс-игрушка


    1150,00 долларов США долларов США (- 0%)
    Показать промо

    Ультра большой гамак с парашютом 300 см Против укусов комаров Гамак Ткань с парашютом Москитная сетка Гамак для дома на открытом воздухе Кемпинг


    26 долларов США.69 13,34 долл. США (- 50%)
    Показать промо

    L8 Смарт-часы IP68 Водонепроницаемые умные часы Muliti Спорт Мужчины ЭКГ PPG кровяное давление Браслет сердечного ритма


    25,30 долл. США долл. США (- 0%)
    Показать промо

    левое и правое синее электрическое широкоугольное зеркальное стекло с подогревом для BMW 5 E60 E61 2003 2004 2005 2006 2007 2008


    9 долларов США.88 8,79 долл. США (- 11%)
    Показать промо

    Атласный пояс для подвязок съемные широкие ремни металлические пряжки / зажимы Сексуальный пояс для чулок для чулок Талия Тренер Сексуальное белье S507B


    24,99 долл. США 16,74 долл. США (- 33%)
    Показать промо

    2020 Лучший [email protected] Коммутатор-сплиттер HDMI Matrix 2×2 с поддержкой HDCP 1.4 ИК-пульт дистанционного управления HDMI Переключатель 2 в 2 матричный переключатель HDMI


    91,69 долл. США 42,18 долл. США (- 53%)
    Показать промо

    FOHEEL Сиденье для унитаза Интеллектуальное удлиненное электрическое ЖК-дисплей 3 цвета крышка биде умное биде с подогревом сиденья светодиодный свет туалет


    365,07 долл. США 270,15 долл. США (- 26%)
    Показать промо

    DSYCAR Высокоточный манометр в шинах, черный, 100 фунтов на квадратный дюйм для точного автомобильного манометра давления воздуха в шинах для грузовиков и мотоциклов Новый


    8 долларов США.67 5,81 долл. США (- 32%)
    Показать промо

    EMALLA microblading 1box Одноразовая пленка с барьером для поверхности татуировки Синий цвет Для перманентного макияжа Аксессуары для татуировок


    24,99 долл. США 15,99 долл. США (- 36%)
    Показать промо

    Портативный цифровой измеритель качества воды Ручка pH-метр Ручка для проверки качества воды PH 20 Вт Тестер электродов для внешнего подключения


    30 долларов США.20 23,86 долл. США (- 20%)
    Показать промо

    2020 новые весенне-осенние женские джинсовые брюки с принтом сердца и высокой талией прямые джинсовые брюки


    43,80 долл. США 25,40 долл. США (- 42%)
    Показать промо

    NB 11LHNB 11L аккумулятор для Canon NB 11L PowerShot ELPH SX420 is, 170 is, 160, 150 is, 140 is, 135, SX400 IXUS 285 275


    10 долларов США.88 9,79 долл. США (- 10%)
    Показать промо

    женское боди для танца живота сетчатый купальник с открытым бюстом топ с длинным рукавом танцевальная одежда рубашка с блестками снизу аксессуары для танца живота


    16,99 долл. США 13,59 долл. США (- 20%)
    Показать промо

    CURREN Деловые мужские часы Новые модные синие кварцевые наручные часы Спортивные часы из нержавеющей стали с хронографом Повседневные часы


    47 долларов США.98 23,99 долл. США (- 50%)
    Показать промо

    8-дюймовый Android 10 Автомобильный стерео GPS на 2011 2012 2013 2014 Focus In Dash 1 Din Авто Радио DVD-плеер Wi-Fi Аудио Видео Камера заднего вида


    509,99 долл. США 397,79 долл. США (- 22%)
    Показать промо

    Беспроводные Bluetooth-наушники с активным шумоподавлением ANC TWS Наушники-вкладыши с длительным зарядным чехлом 45 часов Наушники


    124 доллара США.99 89,99 долл. США (- 28%)
    Показать промо

    Высокое качество! Двойной Bnad 2G + 3G + 4G 1800/2100 МГц Полный умный мобильный усилитель сигнала ретранслятор усилитель сигнала сотового телефона Только усилитель!


    159,00 долл. США 112,89 долл. США (- 28%)
    Показать промо

    Умная электронная камера deurbel, видео-глазок на двери Mirilla Digital Puerta Door Viewer с ИК-светодиодами


    19 долларов США.80 Долларов США (- 0%)
    Показать промо

    Инструмент для ремонта ЖК-телевизоров, съемник ЖК-экрана для телевизора, инструмент для снятия экрана ЖК-телевизора, съемный 32, 60-дюймовый экран


    29,50 долл. США долл. США (- 0%)
    Показать промо

    Складная детская четырехколесная амортизирующая коляска легкая


    200,00 долл. США долл. США (- 0%)
    Показать промо

    Rc Бесколлекторный мотор ESC 50A 70A 90A 120A 150A Бесщеточный регулятор скорости ESC Поддержка 2 6S Lipo BEC 5.5V / 5A для радиоуправляемой лодки


    48,52 долл. США 43,67 долл. США (- 9%)
    Показать промо

    Беспроводные наушники Bluetooth-наушники Стереонаушники-гарнитуры Мини-спортивные наушники с микрофоном для IOS Android автоматически сопряжены


    24,98 долл. США долл. США (- 0%)
    Показать промо

    Lintratek GSM 900 4G DCS 1800 Repeater GSM 1800mhz Мобильный усилитель сигнала Двухдиапазонный сотовый LTE 4G повторитель сигнала


    109 долларов США.00 70,85 долл. США (- 35%)
    Показать промо

    Cap & Mask as Gits Толстовки APEX LEGENDS из толстого теплого флиса в стиле хип-хоп Рэпер Bboy танцор DJ куртка с капюшоном на молнии пальто


    46,24 долл. США долл. США (- 0%)
    Показать промо

    Дети мусульманские шапки-хиджаб для девочек, исламский арабский молитвенный шарф, шапка, шали, головной убор Amira, леопардовый лоскутный платок, тюрбан Рамадан, новинка


    6 долларов США.39 4,03 доллара США (- 36%)
    Показать промо

    HEVC H.265 H.264 HDMI + CVBS AV Кодер потокового видео RCA Кодер IPTV Кодер HD + SD видео в прямом эфире с PAL NTSC


    270,00 долл. США 240,30 долл. США (- 10%)
    Показать промо

    ULKNN Спортивная обувь для мальчиков, осень 6, детская обувь для мальчиков, 12, спортивная обувь, 15 лет, 10, детская обувь, 9, белые, черные, синие, кроссовки для студентов


    43 доллара США.00 23,65 долл. США (- 45%)
    Показать промо

    ROCK USB зарядное устройство для телефона 65 Вт Тип C USB PD двухпортовый адаптер быстрой зарядки для iPhone 11 XR 8 Plus для MacBook для iPad Pro Кабель


    32,84 долл. США долл. США (- 0%)
    Показать промо

    CNC Non HF Pilot Arc HC8000 80A 220V и 380V IGBT Плазменный резак Станок плазменной резки с цифровым управлением Толщина резки 30 мм Показать


    799 долларов США.00 759,05 долл. США (- 5%)
    Показать промо

    Подлинная защита от электромагнитного излучения Футболка из 100% серебряного волокна защищает здоровье тела Рубашка с короткими рукавами с защитой от электромагнитных полей


    72,80 долл. США 64,06 долл. США (- 12%)
    Показать промо

    2 шт.FI 06 Входная розетка переменного тока IEC Hi-End чистая медь / позолота / родиевое покрытие Шасси переменного тока Входная розетка IEC


    15 долларов США.00 13,50 долларов США (- 10%)
    Показать промо

    10 пар / лот качественные мужские носки Happy из чесаного хлопка разноцветные смешные Heren sokken 2019 мода повседневные длинные мужские компрессионные носки


    27,39 долл. США 15,89 долл. США (- 41%)
    Показать промо

    RISK RC303 Горный шоссейный велосипед для соревнований с полной защитой Переключатель передач и рычаг переключения скоростей Кабель масляного катетера Набор проводов


    22 доллара США.08 20,98 долл. США (- 4%)
    Показать промо

    45 Вт 35000 об / мин Электрический маникюрный набор Профессиональный аксессуар для дрели Пилочка для ногтей Маникюрная машина электрическая пилка для ногтей Керамика для ногтей


    127,92 долл. США 76,75 долл. США (- 40%)
    Показать промо

    Беспроводная мини-электрическая отвертка с переключением формы 3,6 В электроинструменты перезаряжаемая литиевая батарея двусторонний переключатель домашний набор для рукоделия


    22 доллара США.70 16,34 долл. США (- 28%)
    Показать промо

    Светодиодная лента подсветки для телевизора LG 50 дюймов 10 лампа 50LN5400 50LA620V 6916L 1276A 6916L 1273A 6916L 1272A 6916L 1241A 50LN577S 50LA620S


    30,99 долл. США долл. США (- 0%)
    Показать промо

    Extra Large Plus Size 3XL Цельный гидрокостюм из неопрена 3 мм мужской длинный костюм из неопрена согревающий комбинезон Дайвинг Скуба Серфинг


    68 долларов США.49 58,22 долл. США (- 14%)
    Показать промо

    Сумки из искусственной кожи женские винтажные большие женские сумки на ремне коричневые женские кожаные сумки Повседневные женские сумки-тоут большие


    18,00 долл. США 12,24 долл. США (- 32%)
    Показать промо

    оригинальные DZAT DF 10 наушники-вкладыши 3,5 мм тяжелые басы HIFI вкладыши DIY деревянные DJ гарнитуры с микрофоном


    29 долларов США.99 28,49 долл. США (- 5%)
    Показать промо

    100% новый оригинальный ATMEGA2560 16AUR ATMEGA2560 16AU ATMEGA2560 16 ATMEGA2560 TQFP100


    60,00 долл. США 54,00 долл. США (- 10%)
    Показать промо

    SC брендовая высококачественная сумка через плечо из коровьей кожи для женщин, модная женская сумка с кисточками, большие женские сумки из натуральной кожи,


    77 долларов США.79 59,90 долл. США (- 22%)
    Показать промо

    Беспроводное включение / выключение 1/2/3 способов Лампа 220 В Переключатель дистанционного управления Приемник Контроллер передатчика Внутренняя лампа Запасные части для дома


    3,49 доллара США 2,34 доллара США (- 32%)
    Показать промо

    дропшиппинг K98 мини детектор сигнала анти-скрытая камера отладка gps локатор искатель конфиденциальность защита чип детектор


    19 долларов США.24 15,39 долл. США (- 20%)
    Показать промо

    Комфортный латексный матрас для массажа тела 5 см Толщина шейного позвонка Защита шеи Одиночный двойной матрас королевского размера


    1,088,00 долл. США долл. США (- 0%)
    Показать промо

    10 шт. / Лот ATTINY85 20PU ATTINY85 DIP новое и оригинальное


    15 долларов США.80 14,85 долл. США (- 6%)
    Показать промо

    Винтажный женский кошелек из натуральной кожи с тиснением, женские кошельки в стиле ретро, ​​держатель для нескольких карт, повседневный клатч, длинные стандартные кошельки


    49,95 долл. США 20,48 долл. США (- 58%)
    Показать промо

    Бесплатная доставка 5 шт. 10 шт. PIC16F1827 I / SO SOP18 PIC16F1827


    8 долларов США.00 6,80 долл. США (- 15%)
    Показать промо

    BONA летние кроссовки дышащая мужская повседневная обувь модная мужская обувь Tenis Masculino Adulto Sapato Masculino мужская обувь для отдыха


    45,30 долл. США 25,37 долл. США (- 43%)
    Показать промо

    20 шт. Новый NIPPON KXG 200V47UF 12,5x20MM NCC электролитический конденсатор 47 мкФ 200 В CHEMI CON kxg 200 В 47 мкФ


    10 долларов США.58 8,99 долл. США (- 15%)
    Показать промо

    2019 Мужская толстовка с капюшоном в стиле хип-хоп, уличная толстовка с древней культурой, зимний флисовый пуловер, хлопковая толстовка с капюшоном в стиле Харадзюку, свободная осень


    58,77 долл. США 32,32 долл. США (- 45%)
    Показать промо

    8шт 5008 Бесщеточный двигатель 400KV + 8шт 40A ESC + 8шт 1555 пропеллер для радиоуправляемого самолета


    462 долл. США.99 416,69 долл. США (- 10%)
    Показать промо

    Коллекция BOSIDENG x Running Man чистый белый зимний утепленный пуховик женский пуховик открытый водонепроницаемый B80142602DS


    342,48 долл. США 140,42 долл. США (- 58%)
    Показать промо

    MOPAI передняя фара автомобиля лампа украшения крышка наклейки для Jeep Renegade 2015 до ABS внешние автомобильные аксессуары Стайлинг


    42 доллара США.90 25,74 долл. США (- 40%)
    Показать промо

    OBD2 Автосканер ODB 2 KONNWEI KW680S 2021 OBD2 Автомобильный сканер с несколькими языками OBD 2 Автосканер на русском языке


    46,24 доллара США 35,14 доллара США (- 24%)
    Показать промо

    мужские кожаные перчатки высокого качества нескользящие перчатки из овчины на половину пальца 3 L01


    16 долларов США.99 14,10 долл. США (- 17%)
    Показать промо

    Ислам Мусульманский Древний Коран ожерелья золотой цвет арабский знак цепи Ближневосточные монеты, подарок для денег, Прямая доставка


    4,98 долл. США 3,93 долл. США (- 21%)
    Показать промо

    бальное платье ruthshen Платья Quinceanera Vestidos De 15 Красное платье Sweet Sixteen на одно плечо Платья Debutante на одно плечо Robe De Bal 2019


    59 долларов США.00 Долларов США (- 0%)
    Показать промо

    Стандартный переключатель дистанционного управления в США, 3 группы, 3 направления, умный настенный выключатель света, беспроводной пульт дистанционного управления, сенсорный выключатель света


    23,75 долл. США 15,67 долл. США (- 34%)
    Показать промо

    70db 3g 2100 повторитель сотового телефона повторитель сигнала мобильный 2100 мГц усилитель сигнала усилитель сигнала LCD LTE WCDMA UMTS дропшиппинг


    28 долларов США.50 20,23 долл. США (- 29%)
    Показать промо

    Мужское серое рабочее пальто лабораторное пальто из поли хлопка с длинным рукавом и липкими лентами Рабочая куртка


    39,80 долл. США 20,30 долл. США (- 48%)
    Показать промо

    2020 Smart TV BOX X96Max Plus 8K S905X3 Android 9.0 TV box 4GB 64GB Медиаплеер Dual Wifi X96 Max Set Top Box 4GB RAM 32GB


    75 долларов США.55 49,11 долл. США (- 34%)
    Показать промо

    CAL 40 Латунный картридж Красный лазерный прицел Коллиматор BoreSighter


    13,25 долл. США долл. США (- 0%)
    Показать промо

    5 шт. / Лот 100% оригинальный новый M88DS3103 QFN


    10,00 долл. США 9,40 долл. США (- 5%)
    Показать промо

    Сопло для мягкого высокотемпературного рубина 1.75 мм совместим со специальными материалами Petg Abs Pei Peek нейлон для Ender 3 Cr10 Mk8 Hotend


    73,00 долл. США 62,05 долл. США (- 15%)
    Показать промо

    20 шт. 2,12×12 / 1,25×7 мм, человеческий чип 1,25 * 7 мм 134,2 кГц FDX B Шприц с микрочипом для животных ID инжектор шприц-транспондер для домашних животных с чи


    34,00 долл. США 28,56 долл. США (- 16%)
    Показать промо

    для Yamaha nvx155 aerox155 40 мм кронштейн тормозного суппорта мотоцикла модификации ЧПУ алюминиевый сплав кронштейн тормозного суппорта


    175 долларов США.00 Долларов США (- 0%)
    Показать промо

    1PC Нержавеющая сталь Nail Art Наборы инструментов для маникюра Ложка для кутикулы Толкатель Кусачки Триммер Машинка для стрижки ногтей Резак для макияжа Инструмент для ногтей


    2,60 доллара США 0,01 доллара США (- 99%)
    Показать промо

    2020 летнее женское повседневное пляжное платье в корейском стиле с принтом ананаса, черное и розовое платье больших размеров, милое платье миди, vestidos 2163


    18 долларов США.00 12.60 долларов США (- 30%)
    Показать промо

    Новый и оригинальный FZ1000 для panasonic dmc fz1000 верхняя крышка режима диска переключатель масштабирования загрузочный компонент Gm leica V LUX TYP114


    65,00 долл. США долл. США (- 0%)
    Показать промо

    BGW HT43027 Свадебное платье из роскошных материалов 2020 Международный модный дизайн Spacial Sweetheart Платье для невесты ручной работы Свадебное платье


    1 722 долл. США.48 775,12 долл. США (- -77412%)
    Показать промо

    DM556 Цифровой драйвер шагового двигателя, 2 фазы, 5,6 А для шагового двигателя 57 86 NEMA17 NEMA23 NEMA34 Контроллер шагового двигателя


    15,99 долларов США 15,19 долларов США (- 5%)
    Показать промо

    10 шт. / Лот RDA5807FP СОП 16 RDA5807 СОП 5807FP SOP16 SMD в наличии


    1 доллар США.20 1,06 доллара США (- 11%)
    Показать промо

    VariCore 36V 10Ah 10S3P 18650 Перезаряжаемый аккумулятор, модифицированные велосипеды, электромобиль BMS Protection + 42V Charger


    135,00 долл. США 67,50 долл. США (- 50%)
    Показать промо

    2020 Новые умные часы Microwear L12 с Bluetooth-вызовом, ЭКГ + PPG, пульсометр, фитнес-трекер, артериальное давление, IP68, водонепроницаемый VS L7 L11


    38 долларов США.63 долл. США (- 0%)
    Показать промо

    Настоящий открытый маленький карманный нож D2 Стальные мини-складные ножи Красная деревянная ручка EDC Спасательные инструменты для выживания Sharp mes Бесплатная доставка


    16,80 долл. США 12,10 долл. США (- 27%)
    Показать промо

    Привод муфты свободного хода для Mitsubishi Pajero V73 V75 V77 V78 V98 6G72 6G74 Pickup Triton L200 OEM MR453711


    15 долларов США.88 15,09 долл. США (- 4%)
    Показать промо

    Модная женская белая мини-юбка из тюля Fairy Black Secret saia Пышная юбка из вуали с пышной юбкой Короткие юбки-пачки на заказ


    19,88 долл. США 13,92 долл. США (- 29%)
    Показать промо

    Godox PB960 Kit черный аккумулятор для вспышки Speedlite Power Аккумулятор 4500 мАч + PB USB-кабель для Nikon canon Yongnuo Godox Sony Flash Speedlite


    143 долл. США.43 114,74 долл. США (- 20%)
    Показать промо

    1 м высококачественный сменный удлинитель стерео аудио кабель шнур для наушников Sennheiser IE800 IE 800 Ear Bud


    11,80 долл. США 11,09 долл. США (- 6%)
    Показать промо

    Пульт дистанционного управления подходит для Toshiba TV CT

    RM D602 CT

    3D Smart CT


    4 доллара США.70 3,29 доллара США (- 30%)
    Показать промо

    Умный ящик с отпечатками пальцев замок шкаф дверной замок офисный картотечный шкаф электронный замок шкафчик дверной мебельный замок


    12,90 долл. США долл. США (- 0%)
    Показать промо Следующая страница ►
    Другой язык:
    Русский — Арабский — Испанский — Польский — Португальский — Итальянский — Deutsch — Корейский — Франция — Иврит — Японский — Тайский — Турецкий — Вьетнамский — Английский — нидерландский язык
    Наша ссылка Срок службы Партнер О нас Удобства
    Покупатель Как купить Оплата Гарантия Промо
    Свяжитесь с нами Служба поддержки Пользователь Биллинг Позвоните нам
    Другие ссылки Дом Категории Карта сайта Подписаться Все товары представлены на сайте www.
