Овальные динамики (см. фото) – монтируются в монтажных панелях или сбоку на задней полке, а также в дверях. 15х23 см – самый распространенный габарит динамиков.

Мощность динамиков

Новичкам, решившим заняться подбором акустической системы, надо помнить, что приобретение динамиков большой мощности совсем не означает, что на выходе можно получить высокое качество звучания. Главное, чтобы мощность динамиков совпадала с мощностью магнитолы. Общая мощность акустического звучания не должна быть меньше заявленной мощности автомагнитолы. Стоит обратить внимание на то, что на пиковой или максимальной мощности динамики дают очень большие искажения. Чистый сигнал получается при номинальной мощности.

Размер колонок

В автомобиле не стоит устанавливать крупногабаритную акустическую систему, так как это не концертный зал. Поэтому, как правило, для автомобиля вполне достаточно колонок размером 10-13 см, воспроизводящих высокие частоты, и динамиков с диагональю 16-17 см, выдающих высокие и низкие звуковые частоты (см. фото).

Установка динамиков в передние и задние двери

Как самостоятельно установить динамики в дверную обшивку автомобиля ВАЗ?  Конструкции задних дверей в автомобилях «Лада Гранта» и «Лада Калина», а также у других автомобилей ВАЗ идентичны, и в них предусмотрены места для акустики. Но даже для установки динамиков в штатные места конструкцию все равно придется дорабатывать.

Рассмотрим стандартный вариант установки колонок в передние и задние двери современных автомобилей Лада:

1. Сначала необходимо снять дверную обшивку (см. фото).
2. Выбрать колонки, лучше размером 13 см (см. фото).
3. Подготовить подиумы для акустических колонок. Можно изготовить их своими руками из листа фанеры по трафарету (см. фото).
4. Приобрести в магазине стандартную пластиковую сетку, но лучше вырезать ее самостоятельно из сетки, сделанной из металлического полотна (см. фото).

В автомобилях серии «Лада Гранта», «Калина», ВАЗ 2107, ВАЗ 2110, выпущенных в стандартной комплектации, не предусмотрено штатное оснащение динамиками и автомагнитолой. Но в этих моделях автомобилей предусмотрено обязательное место под акустическую систему. Двери в различных модификациях «Лады Гранта» и «Лады Калины» не имеют существенных отличий, чего не скажешь об их обшивке. В «стандартном» варианте она – глухая. Но, воспользовавшись электрическим лобзиком, можно сделать фигурную прорезь в пластике и трафаретные отверстия для штатной облицовки автомобилей ВАЗ, которая расположена над акустической системой.

Часто возникают неудобства при установке динамиков из-за ограниченного пространства в салоне. Поэтому зачастую удобней всего колонки размещать в передние двери и на подиуме. Есть мастера, которые устанавливают акустическую систему прямо на торпеде для окружающего звука, но для этого нужно иметь определенные навыки для доработки торпеды и монтажа динамиков в этой части автомобиля. Это достаточно сложная работа, и лучше обратиться к специалисту.

Если же заниматься установкой самостоятельно, то самый удобный вариант расположения акустики – в дверях салона. Это даст возможность звуку поступать во всех направлениях. Для этого следует выбирать небольшие динамики с диагональю 10-13 см и чувствительностью около 92 децибел.

Первое, с чего нужно начать монтаж акустической системы, – это примерить динамики перед началом работы. Если их глубина окажется слишком большой, придется немного доработать подложку из пластика по месту (см. фото). Может, придется слегка подрезать дно. Далее с помощью гаек и винтов нужно закрепить деталь в двери и убедиться, что все крепления подошли и стали на место. После этого можно устанавливать динамик, закрепив его винтами. Следует помнить о том, что акустические колонки должны быть жестко зафиксированы, что позволит улучшить качество звучания динамиков и предотвратит появление дребезжания. Для этого лучше всего поможет использование материала, который защищает от вибрации.

Далее следует просверлить в двери отверстия, чтобы надежно прикрепить сетку. Для этой работы потребуется нож, напильник и дрель, так как пластик толстый, и с ним придется повозиться, чтобы отверстия получились ровными и соответствовали заданным размерам. После того, как работа будет завершена, сетку необходимо жестко зафиксировать в обшивке при помощи специального крепежа (см. фото). После этого можно собрать конструкцию в обратной последовательности.

Осталось воспользоваться инструкцией по эксплуатации автомагнитолы и подключению динамиков и проложить необходимые провода в задних дверях автомобиля. Не надо забывать и о шумоизоляции дверей для того, чтобы акустическая система звучала лучше и радовала своего хозяина.

1avtozvuk.ru

Как сделать своими руками акустические двери

Акустические двери автомобиля

Как известно, делают акустические двери в автомобиле по одной причине – повысить качество и объемность звука автомагнитолы. Двери акустические в автомобиле и их подготовка подразумевает проведение шумоизоляции, с чем можно справиться и своими силами.

Шум и как с ним бороться

Не стоит говорить, что первый враг качественного звука в салоне автомобиля, это шум. Чтобы устранить его и применяется издавна шумоизоляция.
В данном случае, так как динамики для автомагнитол в современных автомобилях большей частью размещаются в дверях, провести шумоизоляцию в этой части автомобиля будет наиболее рационально.

Шумоизоляция дверей под акустику

Некоторые автопроизводители предусматривают готовое место для динамиков, другие нет. В любом случае проводить шумоизоляцию придется, если хотим получить качественный звук.

Дверь автомобиля как место под динамики

Итак:

• Дверь автомобиля – это по сути, металлическая коробка, не дающая правильно играть динамику, независимо от его качества или размера.
• Акустику устанавливают обычно в деревянную коробку, а как известно, этот материал отлично взаимодействует с металлом, имея ввиду акустические свойства.

Акустика в двери 2109

• Динамики, встроенные в дверь автомобиля посредством акустического подиума, дают чистый, объемный и насыщенный звук.

Примечание. Чтобы добиться наибольшего звукового эффекта, дверь автомобиля дорабатывают и модернизируют, проводя шумоизоляцию.

Акустика в дверях 2109

Шумоизоляция дверей автомобиля – процесс не такой уж и сложный. Основной принцип, которым руководствуются, это не дать стоячим волнам задерживаться в двери, а исходящим волнам обеспечивать полный выход в салон автомобиля.
Делают шумоизоляцию обычно в один слой, но если акустическая система приобретается серьезная, то рациональнее будет сделать два слоя шумоизоляции. Проклеиваются в данном случае не только внутренний, но и внешний слой двери.

Самостоятельная шумоизоляция дверей

Самостоятельная шумоизоляция дверей авто

Итак, прежде чем начать процесс шумоизоляции своими руками, необходимо вооружиться следующими материалами:

• Сплен на 8 мм.
• Спленом на 4 мм.
• Шумовкой на 2 метра.

Калина установка акустики в передние двери

Из инструментов обязательно нужно будет подготовить прокаточный ролик, который можно сделать и самому. Использовать можно старую кисточку, с которой убирается щетина и заостряется квадратная сторона.
Получается неплохой прокаточный шпатель для разглаживания шумопоглащающего материала.
Начинаем:

• Внутренние части дверей обиваем выброизолирующим материалом. После этого двери станут заметнее тяжелее.
  Проверить, все ли сделано правильно, можно следующим образом: простучать дверь и если не будет слышен глухой звук и не будет наблюдаться никаких вибраций, значит все отлично.
• Проклеивается шумовка тщательно. Для наилучшего эффекта берется как много больше тряпок и ацетон или растворитель.
  Двери сначала очищаются изнутри, а потом клеится виброматериал.

Установка акустики в передние двери Калины

Примечание. Особое внимание нужно уделить чистке растворителем нижней части двери, где всегда скапливается много грязи и песка. Если же двери обработаны антикоррозийным материалом, то виброматериал туда точно не приклеится. Нужно будет все очищать.

• Клеим шумовку с помощью строительного фена. Процесс оклеивания желательно проводить летом, в конце весны или начале осени, когда стоит хорошая плюсовая погода.
  Если все же работы приходится проводить в холодное время года, к процессу надо отнестись с большой осторожностью.
• Строительным феном греем металлическую поверхность двери, делая это постепенно. От резких перепадов температуры, краска на двери может сойти, поэтому спешить никуда не стоит.
• После того, как нагреем поверхность двери, переходим к нагреванию виброматериала, который будем клеить на дверь. Липкий слой материала доводим до температуры плавления, затем прикладываем к двери и начинаем процесс разглаживания.

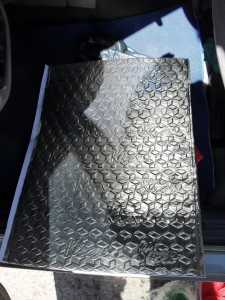

Вибро на дверь

• Разглаживаем прокаточным роликом или самодельным шпателем до тех пор, пока все рельефные неровности перестанут выделяться на общем фоне.
• Теперь нужно будет взять сплен на 8 мм и обклеить им всю внутреннюю часть двери. Помним, что клеить надо без зазоров и обязательно встык.

Сплен

Примечание. Ввиду того, что на двери при подготовительных работах и чистке была удалена часть антикоррозийного покрытия, то нужно обработать по новой. Можно использовать в качестве хорошего средства спрей мовиль.

• Тяги и приводы замков можно обтянуть моделином.
• Теперь очередь за картами двери, которые также нужно оклеить спленом, но уже на 4 мм.

Карта автомобильной двери

Примечание. Карты нужно будет оклеить изнутри, а стыки закрыть моделином и установить новые пистоны.

Аналогичным образом проводим шумоизоляцию и на остальных дверях автомобиля.
Некоторые советуют еще заклеить монтажные дыры, но делать это лучше не надо по следующим причинам:

• Зачем нужны лишние траты на виброизолятор, который стоит дорого.
• Двери автомобиля и без того стали после операции тяжелые, а еще добавить пару килограмм груза не имеет никакого смысла.
• Клеить виброизолятор на пустые места очень неудобно.
• Если в дальнейшем владелец автомобиля надеется установить реечные стеклоподъемники, которые намного удобнее тросиковых, то доступ внутрь двери должен быть открыт.

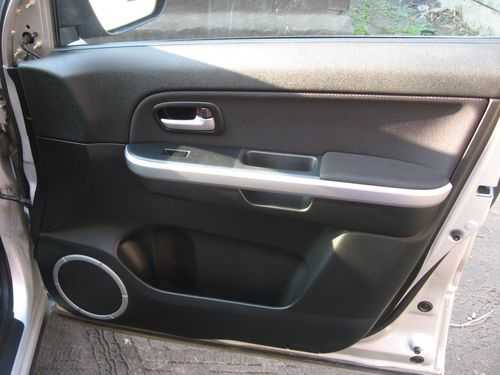

Установка акустики на передние двери Калины

Установка акустики

Устанавливаем акустику в передние двери:

• В первую очередь, нужно будет подрезать кармашек.

Подрезанный кармашек двери

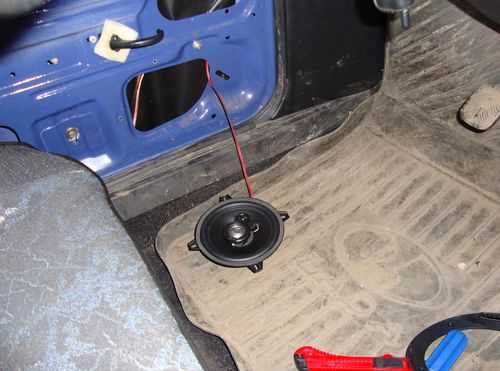

• Вставляем динамик, желательно установленный заранее на подиум и акустическую полку.
• Наслаждаемся совершенно иным звучанием.

Инструкция, представленная выше, поможет все сделать своими руками, но использование фото и видео – материалов, как наглядного пособия только приветствуется. Цена такой модернизации вряд ли будет высокой, ведь придется покупать только расходный материал.

avtozvuk-info.ru

Аудиоподготовка дверей

Процесс шумоизоляции является неотъемлемой частью качественной установки аудиосистемы в автомобиле. Многие автолюбители начинают свое знакомство с шумоизоляцией именно в процессе установки более качественных аудио компонентов. В данной статье рассмотрен один из вариантов шумоизоляции дверей автомобиля и установка акустической фронтальной системы.

Для обеспечения высокого качества звучания акустики, установленной в двери автомобиля, необходимо обеспечить следующие условия:

• Виброизоляция наружной и внутренней поверхностей двери, для исключения дребезга и призвуков при воспроизведения низких частот
• Создание закрытого объема внутри двери для обеспечения более глубокого и детального звучания акустики
• Жесткое крепление динамика к поверхности двери, для повышения отдачи и более громкого звучания
• Шумоизоляция самой двери для снижения шума с улицы
• Виброизоляция и антискриповая обработка дверной обшивки, для исключения дребезга и призвуков на высокой громкости

 Данные процесс рассмотрен на примере установки акустики в передние двери Peugeot 307. Необходимое условие – сохранение целостности обшивки и внешнего вида салона.

Аккуратно снимаем обшивку и видим типичную для большинства автомобилей картину – слабый динамик, имеющий крепление непосредственно к обшивке. Такое крепление не обеспечивает необходимой жесткости. Поэтому на высокой громкости начинает раскачивать обшивку, вызывая резонансы и призвуки, снижается отдача низких частот. Кроме того, динамик не играет на объем двери и звук распространяется под обшивку.

1) Изготовление проставок под акустику

Для жесткого крепления динамика непосредственно к металлу двери, необходимо сориентировать динамик так, чтобы его центр совпадал с центром кольца, на котором крепится штатная акустика. Вырезаем их картона шаблон для центрирования и изготовления основы проставок.

Один шаблон служит для переноса разметки на дверь, другой (чуть меньше в размерах) – для изготовления основы.

На двери очерчиваем окружность и вырезаем металл. Это необходимо для обеспечения работы акустики на объем двери. Сам излучатель должен максимально близко расположиться к сеточке в обшивке. Поэтому из фанерных колец настраиваем следующую конструкцию.

В верхней точке используем дополнительную проставку для увеличения жесткости крепления.

2) Виброизоляция и шумоизоляция двери

На внешнюю сторону двери (которая ближе к улице) наносим Бимаст Стандарт. Используем небольшие куски, так, чтобы они проходили в технологические отверстия. Заклеиваем примерно 50-60% площади. Особое внимание – ребра жесткости. Место напротив отверстия в двери под динамик оклеиваем Битопластом 10мм (размер чуть более отверстия) для предотвращения стоячих волн. Шумоизоляция наружной поверхности двери не производится. Звукоотражающий материал (такой как СПЛЭН) будет переотражать звковые волны, а шумопоглотители — поглощать. Поэтому оставляем только виброизолятор.

На внешнюю сторону наклеиваем Бимаст Супер, закрывая все технологические отверстия, кроме дренажных и вентиляционных. Материал требует хорошего разогрева феном.

Перед установкой проставки, запениваем щели между основой и дверью. После обрезки излишков, герметизируем стыки Вибропластом М1 (Gold). Сам подиум жестко крепим на болты.

  Далее вся поверхность под обшивкой закрывается Битопластом 10мм (лучший вариант – Акцент 10мм).

Последний штрих – устанавливаем динамик и по окружности наклеиваем уплотнительное кольцо из Битопласта 10мм. Кольцо должно служить уплотнением между сеточкой дверной обшивки и динамиком.

3) Виброизоляция и уплотнение дверной обшивки.

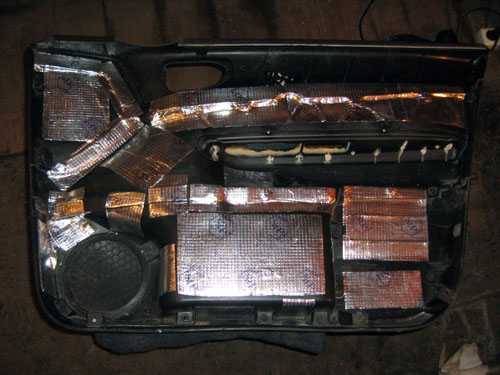

Используя в качестве виброизолятора Вибропласт М1 (Golg), «глушим» все плоские поверхности обшивки. Т.к. дверная карта на этой машите состоит из нескольких частей, дополнительно виброизолируем все швы и места крепления частей обшивки друг к другу.

После этого, закрываем всю поверхность Битопластом 5мм. Края оклеиваем с нахлестом, обрезая потом излишки «заподлицо». Это исключит скрип обшивки о металл двери.

Осталось поставить обшивку на место. Возможно, придется заменить пистоны крепления на новые. На этом процесс инсталляции закончен.

Расход материалов:

• Бимаст Стандарт – 1 лист
• Бимаст Супер – 1 лист
• Вибропласт М1 – 1 лист
• Битопласт 10мм – 0,5 м.кв.
• Битопласт 5мм – 0,5 м.кв.
